引言
在数字化和智能化浪潮的影响下，无线物联网技术在各行各业中得到了广泛应用，尤其是在电力管理领域。智能配电监控系统的设计与应用，不仅提升了电网的安全性和可靠性，更为电力管理的智能化提供了新的解决方案。本文将深入探讨无线物联网在智能配电监控系统中的应用，分析其技术架构、优势及未来发展趋势。
一、智能配电监控系统概述
智能配电监控系统是一种利用现代通信、计算机和信息技术，对配电网络进行实时监控和管理的系统。该系统实现了电力数据的自动采集、远程监控和智能分析，可以及时发现配电系统中的故障，并进行有效处理，确保电力的稳定供给。
1.系统组成
智能配电监控系统通常由多个子系统构成，包括：
数据采集单元：负责实时采集电流、电压、功率等电气参数。
通信网络：通过无线物联网技术，将采集的数据传输到中央监控平台。
中央监控平台：对数据进行分析和处理，生成可视化的监控界面，提供管理决策支持。
终端用户系统：包括用户界面，可以便捷地对系统进行操作和监控。
2.技术架构
智能配电监控系统的技术架构主要包括传感器层、网络层和应用层。传感器层通过安装于配电设备上的各类传感器，实现对电流、电压、温度等信息的实时监测。网络层采用TCP/IP和无线通信技术，确保数据的快速传输。而应用层则基于云计算和大数据分析技术，实现对采集数据的深度分析和处理。
二、无线物联网技术在智能配电监控系统中的应用
1.系统概述
无线物联网的智能配电监控系统利用物联网技术，通过无线通信方式对配电系统进行实时监控、数据采集和分析，实现配电系统的智能化管理。该系统能够提高配电系统的可靠性、安全性和效率，降低运维成本。

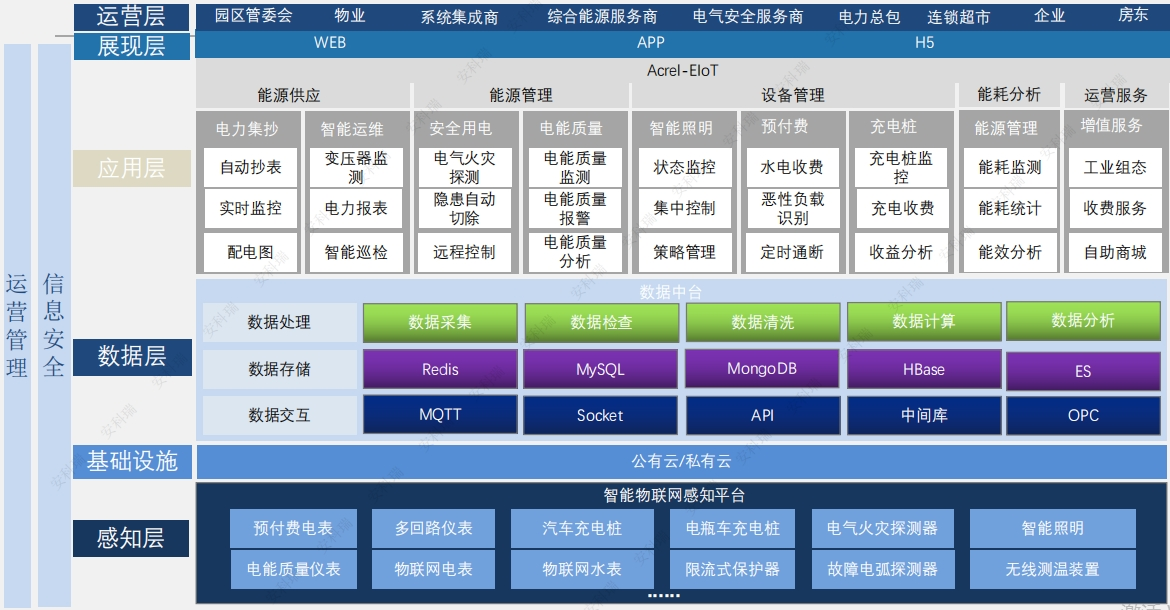

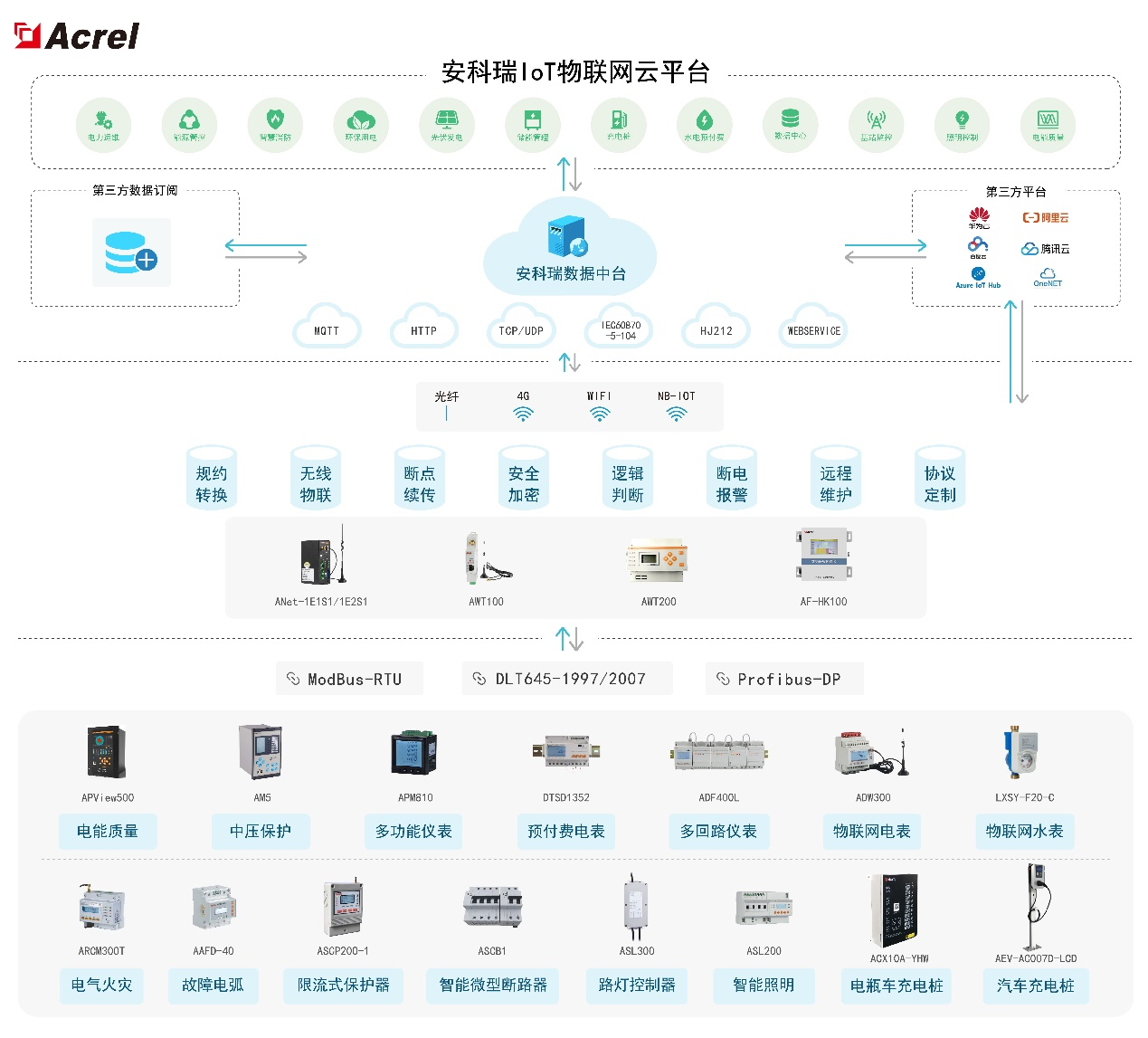

2.系统架构
系统架构通常分为三层：
（1）感知层:由各种传感器、智能电表、数据采集终端等组成，负责采集配电系统中的电压、电流、功率、电能质量等数据。
（2）网络层:采用无线通信技术，如4G、LoRa、NB-IoT等，将感知层采集的数据传输至平台层。
（3）平台层:包括数据存储、数据分析、可视化展示、远程控制等功能模块，为用户提供配电系统的实时监控、故障预警、能效分析等服务。
3.应用场景
工业园区:对园区内的配电系统进行集中监控和管理，提高供电可靠性和安全性。
商业建筑:对商场、酒店、写字楼等建筑的配电系统进行监控，实现节能减排。
住宅小区:对小区内的配电系统进行监控，保障居民用电安全。
基础设施:对交通、通信、医疗等基础设施的配电系统进行监控，确保其正常运行。
4.优势与特点
无线部署，灵活方便: 无需布线，安装维护方便，适用于各种场景。
实时监控，故障预警: 及时发现和处理配电系统中的故障，保障供电安全。
数据分析，优化运行: 通过对数据的分析，优化配电系统的运行方式，提高效率。
降低成本，提高效益: 减少人工巡检成本，提高运维效率，降低能源消耗。
三、系统功能
1.实时数据监测
系统能够实时监测配电设备的运行状态，包括电流、电压、功率等参数，实现对电力供应的全面把控。
2.故障诊断与报警
系统具备智能故障诊断功能，能够自动识别配电系统中的异常情况，并及时发出警报，以便工作人员能够快速响应。
3.能耗分析与优化
通过对历史数据的分析，系统可以识别出能耗较高的设备，并针对性提供优化建议，有助于实现电力资源的节约和有效利用。
4.数据可视化呈现

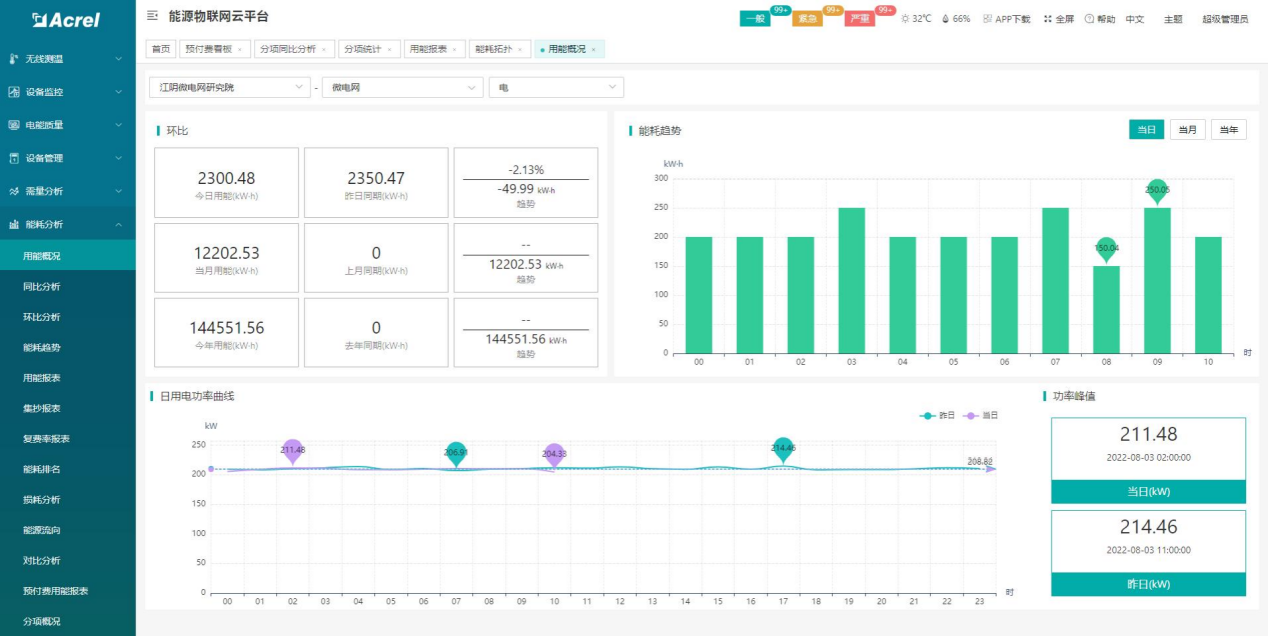

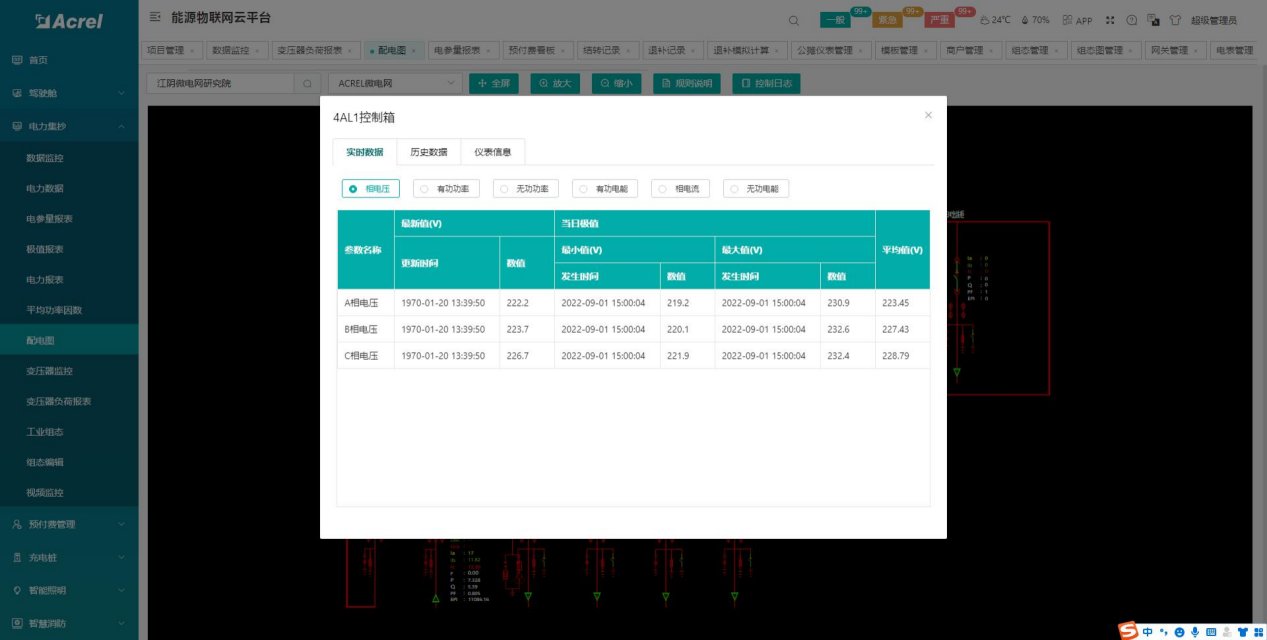

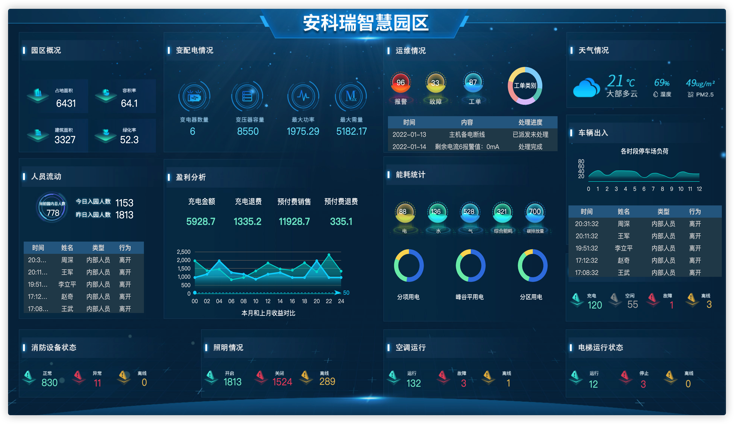

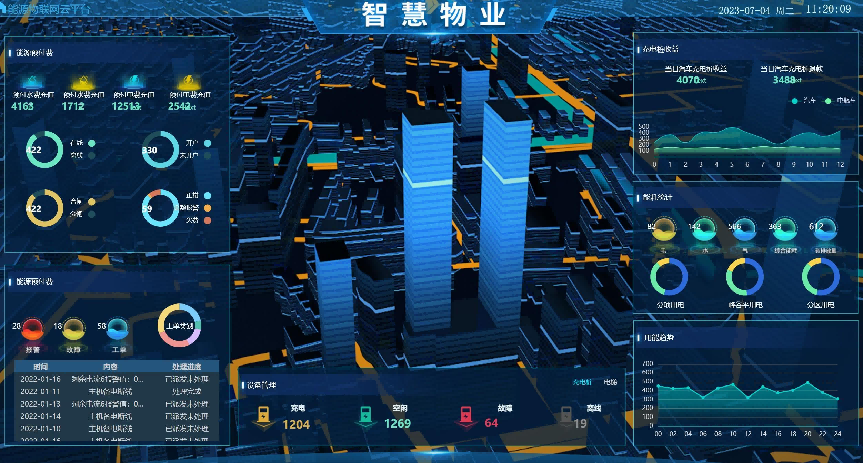

中央监控平台提供友好的用户界面，采用可视化图表和数据仪表板展示监测数据，方便管理人员进行决策。
5. 硬件选型
| 类型 | 型号 | 外观 | 产品功能 |

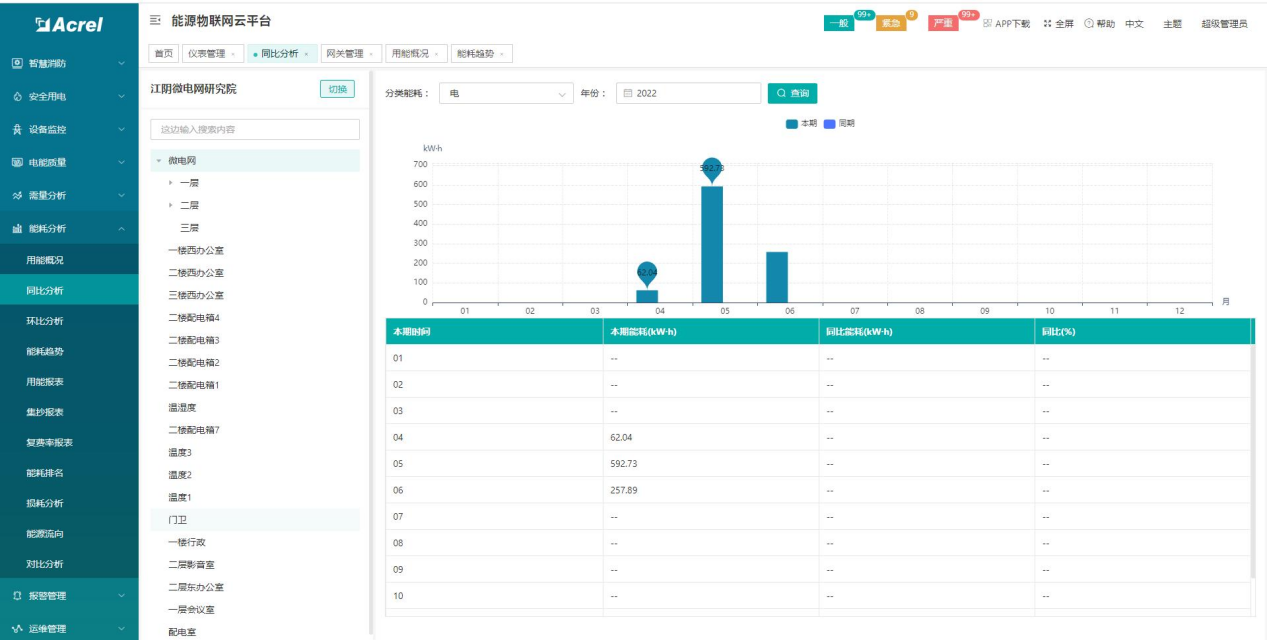

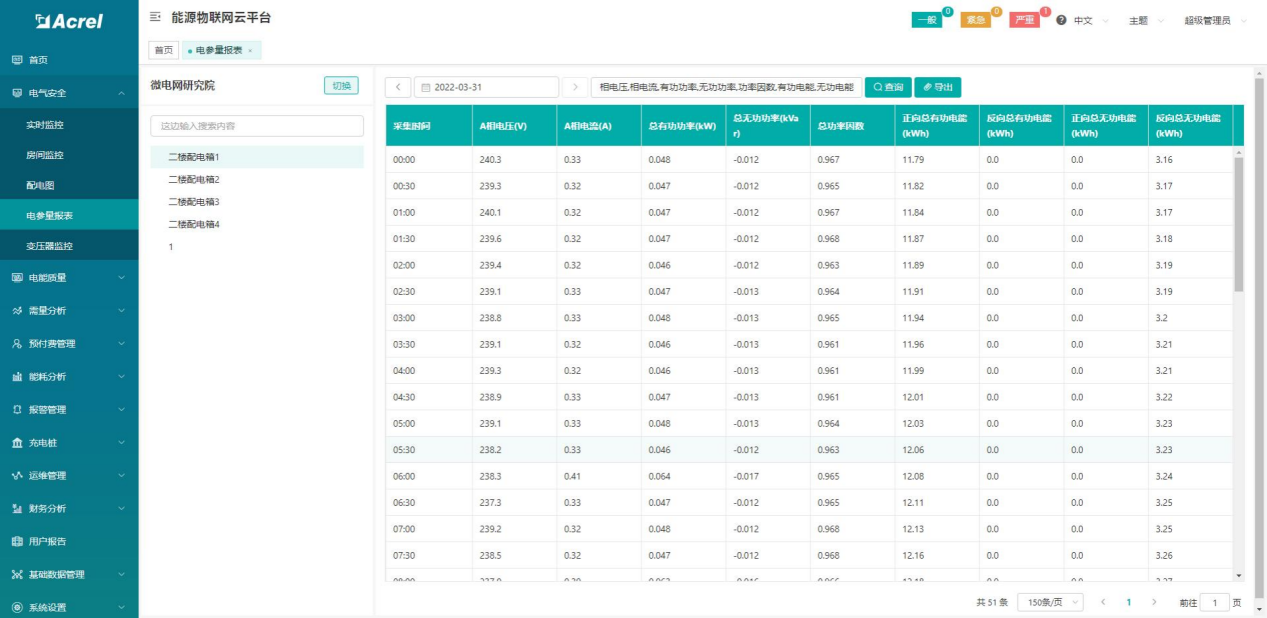

| 能源物联网云平台
| Acrel-EIOT |
| 提供数据驾驶舱、电气安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警和记录、运维管理等功能，并支持多平台、多语言、多终端数据访问
|
|
智能网关 | AWT100-4G |
| 1路下行485，上行可选配4G、WIFI、网口 |

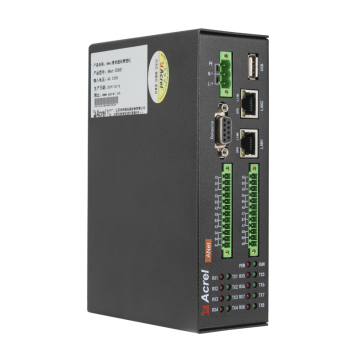

| ANet-1E2S1-4G |
| 上行：以太网、4G 下行：RS485 | |
| 物联网电表 | ARTU系列 |
| 可扩展DIDO以及多路模拟量输入输出单元。 通讯方式：RS485接口，Modbus协议。可扩展2G、Lora、LoRAWAN、NB-IoT、4G、以太网 |
| 无线测温 | ARTM-Pn |
| 可监测电压、电流、频率、有功功率、无功功率、电能，可接收60个无线温度传感器温度 |
| ATC600 |
| ATC600有2种工作模式：终端(-C)、中继(-Z)，可根据项目布局选择配置。可接收240个无线温度传感器温度 | |
| 光伏监控 | AGF |
| 光伏电池串开路报警，可以配合组串电压进行综合判断；带3路开关量状态监测，用于采集直流断路器、防雷器等输出空接点状态；一次电流采用穿孔方式接入，安装方便，安全性高；测量元件采用霍尔传感器，隔离测量*大电流20A；电压测量功能可测量母线电压*高DC 1500V |

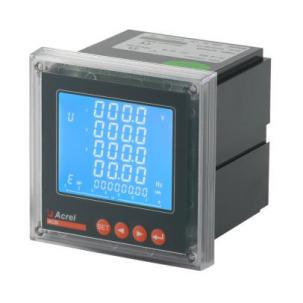

| 电力监控 | AEM96 |
| 三相电力参数测量、电压和电流的相角、四象限电能计量、复费率、*大需量、历史电能统计、开关量事件记录、历史极值记录、31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）、开关量、报警输出 通讯方式：RS485接口，支持Modbus-RTU 协议 |
| AEM72 |
| 三相电力参数测量、电压和电流的相角、四象限电能计量、复费率、*大需量、历史电能统计、开关量事件记录、历史极值记录、31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）、开关量、报警输出 通讯方式：RS485接口，支持Modbus-RTU 协议 | |
| ACR系列 |
| 三相所有电力参数、*大需量记录（ACR320EFL）、分时电能统计及12月电能统计、日期时间显示、LCD显示、RS485通讯，事件记录。 通讯方式：RS485，Prifibus-DP、以太网 | |
| APM系列 |
| 全电量测量，四象限电能，复费率电能，仪表内部温度测量，总有功、总无功、总视在电能脉冲输出、秒脉冲等可选。三相电流、有功功率、无功功率、视在功率实时需量及*大需量(包含时间戳)。电流、线电压、相电压、有功功率、无功功率、视在功率、功率因数、频率、电流总谐波、电压总谐波的本月极值和上月极值(包含时间戳)。中文显示，有功电能0.2s级。通讯方式：RS485，Prifibus-DP、以太网 | |
| 物联网电表 | DDS |
| 有功、无功电能计量，电参量测量：U、I 、P、Q、S、PF、F， LCD 显示， RS485通讯，MODBUS-RTU 和 DL/T645 协议 |
| 物联网电表 | DDSD |
| 电能计量：总电能计量（反向计入正向），3 个月历史电能数 据冻结存储电参量测量：U、I 、P、Q、S、PF、F 测量 LCD 显示：8位段式 LCD 显示按键编程：3按键可编程设置密码、通讯地址、波特率、复 费率和通讯协议。 脉冲输出：L有功电能脉冲输出复费率：4个时区、2 个时段表、14 个日时段、4 个费率通讯： RS485接口， MODBUS-RTU 、 DL/T645-97 、 DL/T645-07 协议、红外通讯 |
| 物联网电表 | DTSD |
| 电能计量：有功电能计量（正、反向）、无功电能计量（正、反向）、 A、B、C 分相正向有功电能电参量测量： U、I 、 P、Q、S、PF、F谐波测量： 2~31 次谐波电压电流LCD 显示： 8 位段式 LCD 显示、背光显示按键编程：4 按键可编程通信、变比等参数脉冲输出： 有功脉冲输出、 无功脉冲输出 、时钟脉冲输出LED 报警： 失压、过压报警 复费率及附带功能：有源开关量输入 、 3 开关量输出 、 支持 4 个时区、2 个时段表、 14 个日时段、4 个费率、*大需量及发生时间 、上 48 月、上 90 日历史冻结数据 、 日期、时间 通讯：红外通讯、RS485 接口、 同时支持 Modbus、DL/T645测温：支持 3 外置 NTC 测温 |
| 物联网电表 | ADL200 |
| 单相电参量U、I、P、Q、S、PF、F测量。总电能计量（反向计入正向），3个月历史电能数据冻结存储；8位段式LCD显示；有功电能脉冲输出；有功电能精度1级，无功电能2级。 |

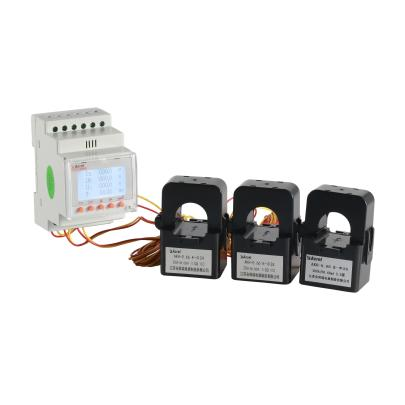

| ACR10R |
| 三相电流/电压/频率/功率因数，有功/无功/视在功率，四象限电能计量，*大需量，复费率电能计量，总谐波含量、分次谐波（2-63次），事件记录和报警功能。电能精度0.5级。 通讯方式：RS485接口，支持Modbus-RTU协议 | |
| ADL10-E |
| 有功、无功电能计量，电参量测量：U、I 、P、Q、S、PF、F， LCD 显示， RS485通讯，MODBUS-RTU 和 DL/T645 协议 | |
| ADL400 |
| 三相电参量U、I、P、Q、S、PF、F测量。（正、反向）有功、无功电能计量；A、B、C 分相正向有功电能计量；2-31次谐波电压电流；12位段式LCD显示、背光显示，电能精度0.5s级。 | |

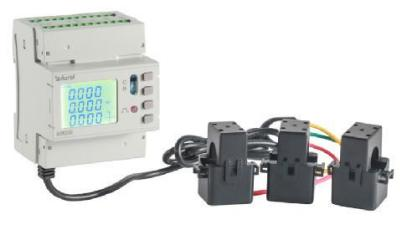

| ADW200 |
| 4路三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；*大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持12路开关量输入4路开关量输出；支持12路测温4路剩余电流测量；有功电能精度1级。 通讯方式：RS485接口，支持Modbus-RTU协议 | |
| ADW210 |
| 4路三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；*大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持12路开关量输入4路开关量输出；支持12路测温4路剩余电流测量；有功电能精度1级。 | |

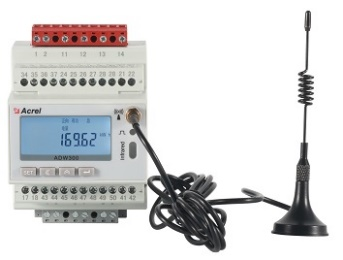

| ADW300-4G |
| 三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；*大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持4路开关量输入、2路开关量输出；支持4路测温；支持1路剩余电流测量；支持本地显示及按键设置；有功电能精度1级。 通讯方式：支持RS485通讯、Lora无线通讯、4G通讯；WIFI通讯 | |

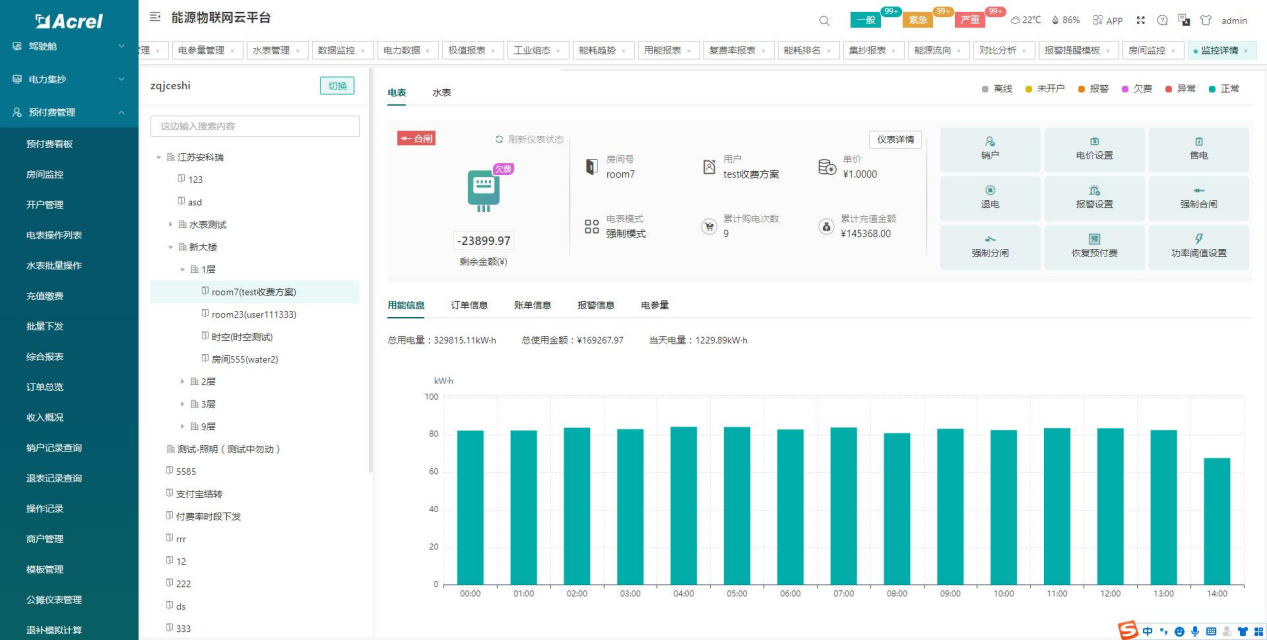

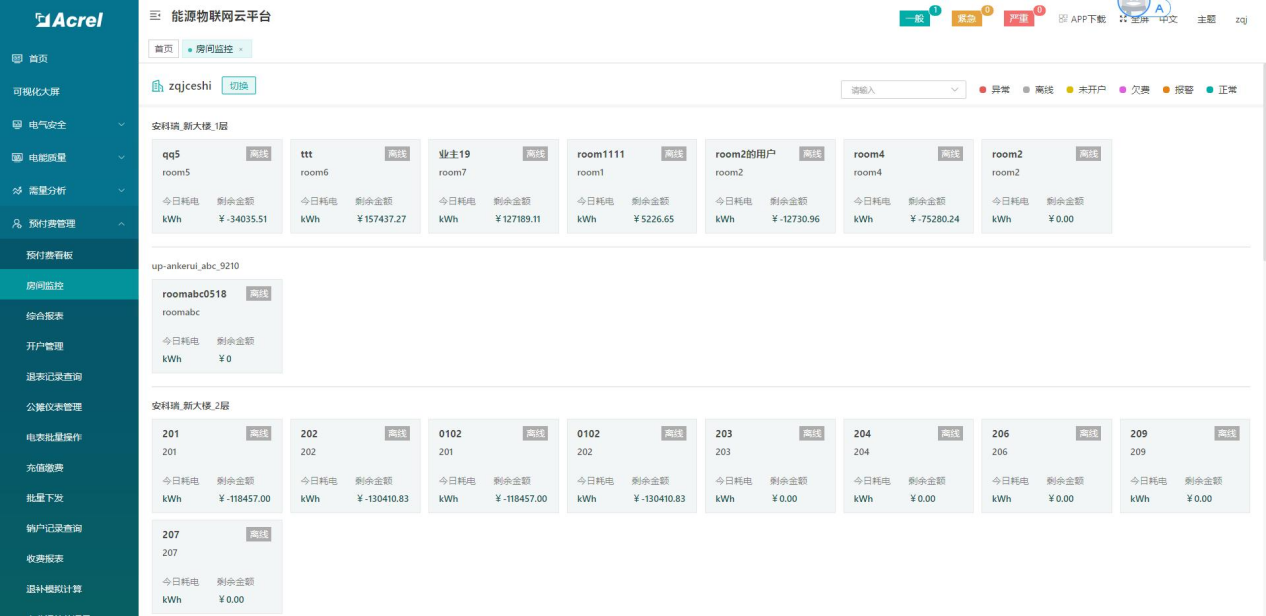

| 预付费电表 | DDSY-4G |
| 单相电参量U、I、P、Q、S、PF、F测量。有功电能计量（正、反向），A、B、C分相正向有功电能，支持4个时区、2个时段表、14个日时段、4个费率*大需量及发生时间，实时需量，历史冻结数据购电记录；8位段式LCD显示、背光显示；有功电能脉冲输出；有功电能精度1级，无功电能0.5s级。 |
| DTSY-4G |
| 三相电参量U、I、P、Q、S、PF、F测量。有功电能计量（正、反向），A、B、C分相正向有功电能，支持4个时区、2个时段表、14个日时段、4个费率*大需量及发生时间，实时需量，历史冻结数据购电记录；8位段式LCD显示、背光显示；有功电能脉冲输出；有功电能精度1级，无功电能0.5s级。 | |
| 直流电能表 | DJSF1352 |
| 1.精度：1级或0.5级，带±12V电压输出用于霍尔传感器供电 2.测量：电压、电流、功率、正反向电能，支持双路计量。 |
| 电气安全 | ARCM300-Z
|
| 三相（I、U、Kw、Kvar、Kwh、Kvarh、 Hz、cosΦ），视在电能、四象限 电能计量，单回路剩余电流监测， 4 路温度监测，2 路继电器输出，2 路开关量输入，支持断电报警上传 |
| AAFD-DU |
| 监测故障电弧、漏电、温度 两路无源干接点（开关量）输入 两路无源常开触点（开关量）输出
| |
| 充电桩 | ACX系列 |
| 充满自停、断电记忆、短路保护、过载保护、空载保护、故障回路识别、远程升级、功率识别、独立计量、告警上报。 支持投币、刷卡，扫码、免费充电，
|

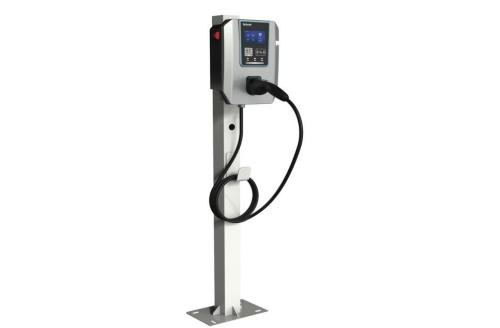

| AEV_AC007 |
| 额定功率7kW,单相三线制，防护等级IP65,具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、远程升级，支持刷卡、扫码、即插即用。 通讯方式：4G、蓝牙、Wifi | |
| 智慧照明 | ASL200 |
| 遥控输出 两路无源干接点（开关量）输入 两路无源常开触点（开关量）输出 |
四、未来发展趋势
随着科技的不断进步，智能配电监控系统将继续向更高水平发展。未来的发展趋势主要体现在以下几个方面：
1.深度集成人工智能
人工智能技术的应用将使得智能配电监控系统具备更高的智能化水平。通过机器学习与数据挖掘，系统可以自主进行故障预测与决策，进一步提高管理效率。
2.与智能电网的融合
智能配电监控系统将与智能电网深度融合，实现对电力供需的动态优化调配，提升电网的整体运行效率和安全性。
3.扩展应用场景
智能配电监控系统不仅局限于城市的配电网络，也可扩展到农村电力、工业园区、基础设施等更广泛的应用场景，提高各类电力资源的管理效率。
五、结论
无线物联网的智能配电监控系统为电力管理带来了前*未有的机遇和挑战。通过实时监测、故障报警、数据分析等功能，打造了一个智能、灵活、高效的电力管理体系。随着技术的发展，智能配电监控系统将在未来与人工智能、5G以及智能电网等多种前沿技术深度融合，进一步提升电力管理的智能化水平，为可持续发展贡献力量。
