多回路电表(多回路电能表)|科普

 更新时间:2025-04-29 点击量:517
  1. 概述

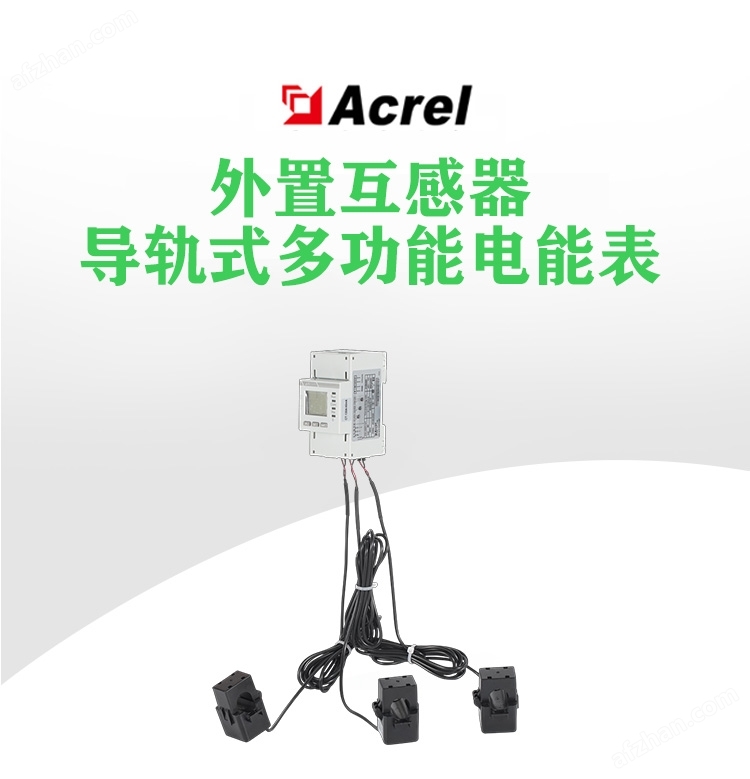

  多回路电表​​是一种集成化电力监测设备,可同时采集、计量和分析​​多个独立回路​​(如4路、8路、12路等)的电力参数,包括电压、电流、功率、电能、功率因数及谐波等。其通过模块化设计,将传统单回路电表的分散监测整合为统一管理,适用于工厂、商业楼宇、数据中心等场景的精细化能耗监控与能效优化,助力实现电力系统的​​集约化、智能化管理​​。

  2. 多回路电表的核心功能

  2.1 多回路测量与监控

  多通道设计:支持4~16路独立电路测量(如电机、泵类、照明等设备),每路数据实时隔离,避免相互干扰。

  参数全面:

  电压(U)、电流(I)、功率(P)、功率因数(PF)、频率(f)。

  有功电能(kWh)、无功电能(kvarh)、视在功率(S)。

  2.2 高精度数据采集

  工业级精度:

  电压/电流测量误差≤±0.2%,功率误差≤0.5%,满足ISO 50001能源管理体系要求。

  高频采样:

  采样率高达1kHz,捕捉瞬时异常(如浪涌、谐波)。

  2.3 远程通信与智能化分析

  通信协议:支持Modbus RTU/TCP、LoRaWAN/NB-IoT、Wi-Fi 6,无缝对接工业物联网(IIoT)平台。

  边缘计算:

  本地运行轻量级AI算法(如异常检测、负荷预测),减少云端依赖。

  云端协同:

  数据上传至能源管理平台(如西门子EnergyIP),生成可视化报表与节能建议。

  2.4 能源管理与优化

  分户计量:对不同车间或生产线进行独立计费,支持阶梯电价策略。

  能效评估:

  计算设备能效比(如电机效率曲线),识别低效设备并优化启停时间。

  碳排放核算:

  结合电网碳排放因子,量化企业用电活动的碳足迹。

  3. 工业配电系统中多回路电表的关键作用

  3.1 故障诊断与预防

  实时报警:

  检测电压骤降、电流越界、谐波超标等异常,触发声光报警并上传至管理平台。

  故障溯源:

  通过历史数据回放,定位故障发生的时间点与电路位置(如某车间压缩机频繁跳闸)。

  3.2 能源效率提升

  负荷平衡:

  分析各回路负载分布,优化变压器容量利用率(如避免轻载运行)。

  峰谷电价利用:

  结合电价政策,自动调整高耗能设备运行时段(如将电炉生产移至夜间低谷期)。

  3.3 成本核算与碳中和目标

  精细化计费:

  对生产设备、办公区域、公共设施进行分项计费,避免能源浪费。

  碳资产管理:

  通过多回路电表数据,参与碳交易市场,出售绿电消纳凭证。

  3.4 设备生命周期管理

  预测性维护:

  基于电流波形分析设备磨损趋势(如轴承振动异常预示电机即将故障)。

  设备能效评级:

  对老旧设备进行能效排序,优先替换高耗能设备(如S7系列变压器升级为S11系列)。

  4. 多回路电表选型指南

  4.1 核心参数分析

参数类别 关键要求 典型值
测量精度 电压/电流误差≤±0.2%,功率误差≤0.5% ISO 50001认证
回路数量 支持4~16路独立测量 根据配电复杂度选择
通信协议 必须支持Modbus RTU/TCP + LoRaWAN 工业物联网用
防护等级 IP67(户外安装)或IP30(室内) 根据安装环境选择
工作温度 -40℃~+85℃ 恶劣工业环境适用

  4.2 功能需求匹配

  (1) 基础型多回路电表

  适用场景:小型工厂、仓库等简单配电系统。

  功能需求:

  多回路测量与本地显示。

  RS485通信支持能源数据上传。

  (2) 升级多回路电表

  适用场景:大型制造企业、化工园区等复杂系统。

  功能需求:

  Wi-Fi 6远程控制与云端分析。

  谐波检测、负荷预测等高级功能。

  预付费管理与分户计费模块。

  5. 典型应用场景与案例分析

  5.1 汽车制造工厂

  需求:监测冲压车间、焊接车间、涂装车间等高耗能设备的用电情况。

  方案:部署16路多回路电表,每路对应一台大型电机。

  效果:

  发现某焊接设备空载运行时功率异常,年节省电费约50万元。

  通过负荷预测算法,将峰值用电负荷降低15%。

  5.2 化工园区配电系统

  需求:确保危化品生产区域的电力安全,防止因谐波引发设备故障。

  方案:选用具备谐波分析功能的电表(THD≤5%),并安装滤波器。

  效果:

  谐波含量从8%降至2%,设备故障率下降30%。

  符合GB/T 14549-2019《电能质量 公用电网谐波》标准。

  5.3 数据中心能源管理

  需求:监控服务器、冷却系统、UPS等设备的能耗,优化PUE(电能使用效率)。

  方案:部署8路多回路电表,集成到DCIM(数据中心基础设施管理)平台。

  效果:

  PUE值从2.1降至1.8,年节能约200万kWh。
