为什么变电站、储能系统等场所的直流系统中要用到绝缘监测类产品

变电站、储能系统的直流系统是控制、保护和信号回路的 “生命线”，主要为断路器操作机构、继电保护装置、自动化设备等提供稳定的直流电源。一旦直流系统出现绝缘故障（如正极或负极对地绝缘电阻降低），可能引发严重后果：

1. 单点接地的潜在风险

单点接地时，系统暂时仍能运行，但会导致直流系统对地产生电压。若此时发生第二点接地（如另一极也接地），可能形成短路回路，造成：

直流电源空开跳闸，保护和控制装置失电，引发主设备（如变压器、线路）无法正常操作或保护失灵，扩大事故范围。

短路电流烧毁直流电缆、蓄电池等设备，导致直流系统瘫痪。

2.干扰控制信号

绝缘下降可能导致直流回路与地之间产生漏电流，干扰继电保护、自动化装置的正常信号，引发误动或拒动（例如误跳闸导致停电，或故障时保护不动作）。

3.设备腐蚀与老化
长期存在的微弱漏电流会加速电缆绝缘层、端子排等部件的老化，甚至引发电化学腐蚀，降低系统寿命。

1.环境复杂，绝缘故障易发性高：

变电站：户外设备多，易受雨雪、粉尘影响；室内控制屏柜密集，电缆接头多，可能因受潮、老化导致绝缘下降。

储能系统：电池簇、汇流柜等设备长期运行在高电压环境，且电池液泄漏、温度变化可能引发绝缘劣化，若未及时监测，可能引发火灾等严重事故。

2.人工巡检局限性大：

直流系统回路复杂（包含数百甚至数千条支路），人工测量绝缘电阻效率低、误差大，且难以实现 24 小时实时监测。

单点接地故障隐蔽性强，初期无明显症状，仅靠人工巡检难以发现。

3.安全规范强制要求：

根据电力行业标准（如 DL/T 459-2017《电力系统直流电源柜技术条件》），变电站、储能站等关键场所的直流系统必须配置绝缘监测装置，这是保障电力系统安全运行的强制性要求。

1.故障预警：当绝缘电阻低于设定阈值（通常变电站直流系统要求绝缘电阻≥250kΩ，储能系统因电池特性可能有更严格标准）时，立即发出声光报警，提醒运维人员及时处理。

2.定位故障点：部分高级产品支持故障定位功能，通过分段监测或注入特定信号，精准定位绝缘不良的回路（如电缆破损、设备受潮等），缩短排查时间。

3.记录与分析：存储绝缘电阻变化趋势数据，帮助运维人员分析故障原因（如环境湿度升高、设备老化等），提前预防同类问题。

直流绝缘监测仪在光伏系统中的应用

光伏发电供电系统将光能转化成电能，一般包括光伏电池板阵列、汇流箱、并网逆变器、监测仪表和并网开关等。

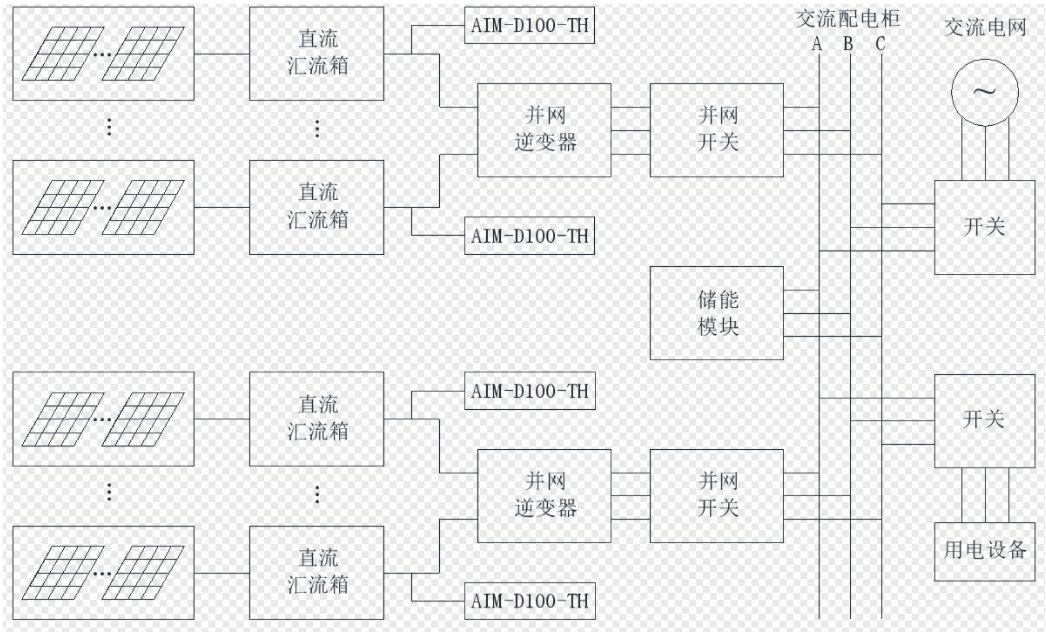

 如图光伏系统中，光伏组件发电汇流后经过逆变器并入电网，逆变器内自带隔离变压器，每个汇流箱前端分为独立系统，对于独立的不接地的直流系统，应装设绝缘监测仪，检测直流母线及支路对地的绝缘情况，当发生绝缘损坏或者单极接地，仪表能够及时报警，提示工作人员对回路进行检修排查故障，防止故障事态扩大引起短路。

直流绝缘监测仪在直流电源中的应用

变电站内监测控制设备采用独立电源，使用直流屏或者交流屏供电。对于交流屏、直流屏，一般采用不接地（IT）配电系统。

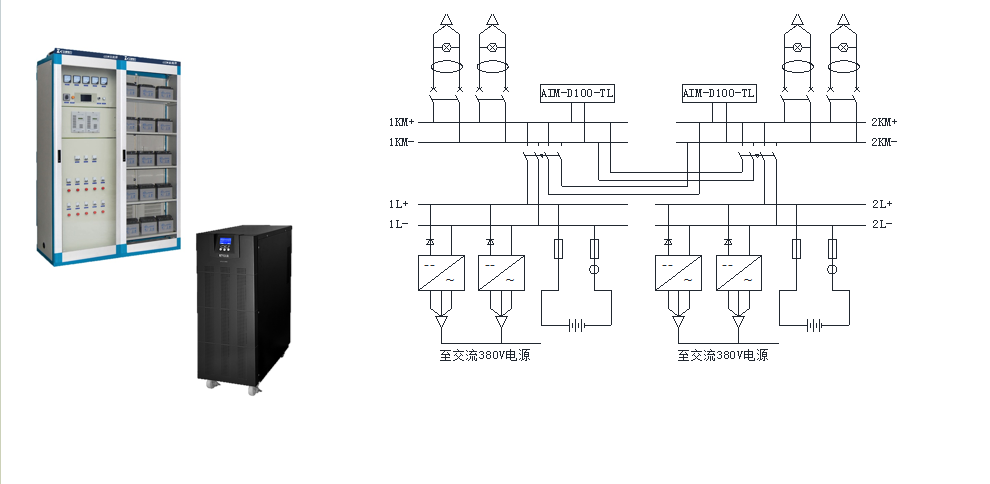

如图直流屏接入交流380V电源，电池模块平时处于充电状态，直流屏通过1KM+，1KM-直流母线向监测设备提供电源，当AC380V电源失电后，直流母线使用备用电池继续供电，保障监测设备正常使用。仪表可以监测直流母线和支路的绝缘情况，当直流系统中任意位置发生绝缘损坏或者单相接地的情况，仪表发出报警信号，提示工作人员排查故障。绝缘监测仪的在线监测，可以保障系统的安全性、稳定性和可靠性。

直流绝缘监测仪在直流充电桩的应用

电动汽车充电装置一般由柜体、多个交流转换直流充电模块、智能切换单元、测量仪表、控制器、接触器、充电枪等组成。

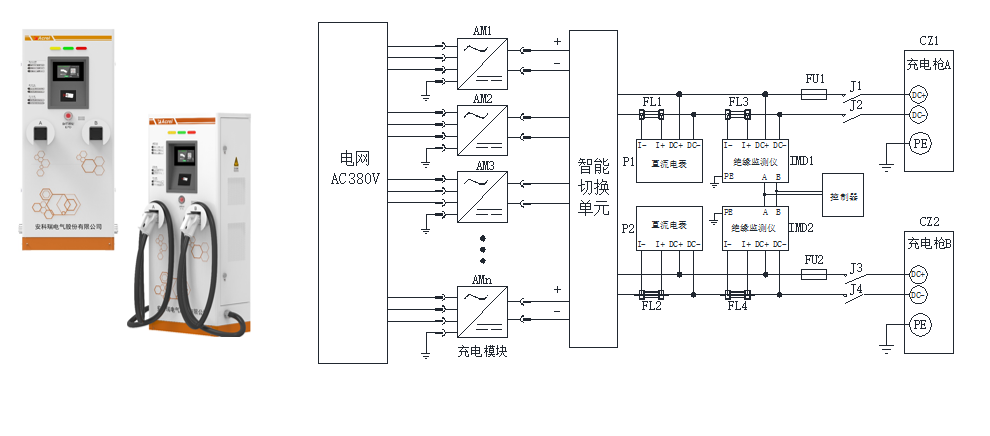

该示例为一个双枪120kW直流充电桩。智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。当充电桩使用时，单独使用充电枪A或B时，控制器发出命令控制对应IMD1或者IMD2绝缘监测仪先进行绝缘监测；充电枪A和B同时使用时，控制器发出命令控制IMD1绝缘监测仪先进行绝缘监测。通过控制器与绝缘监测仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。

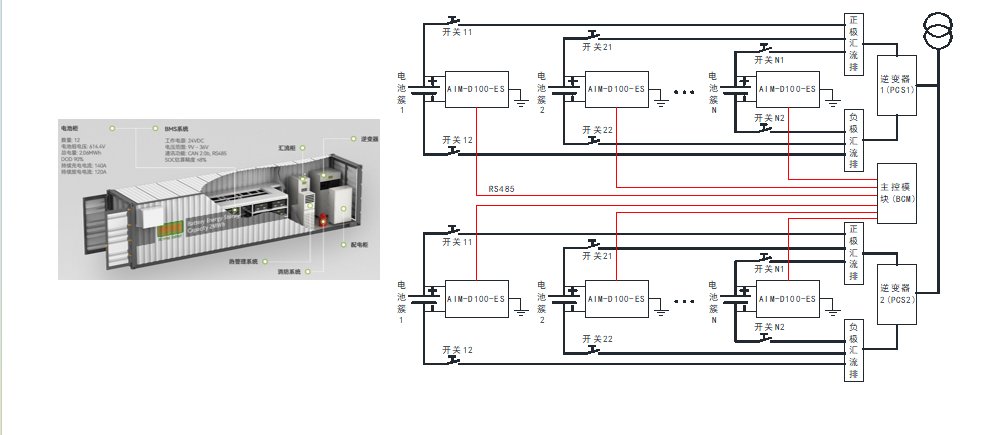

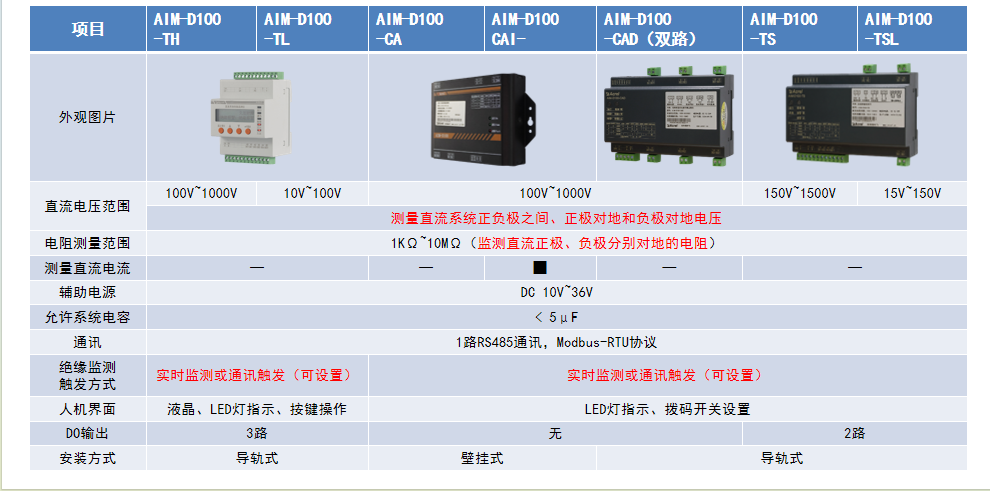

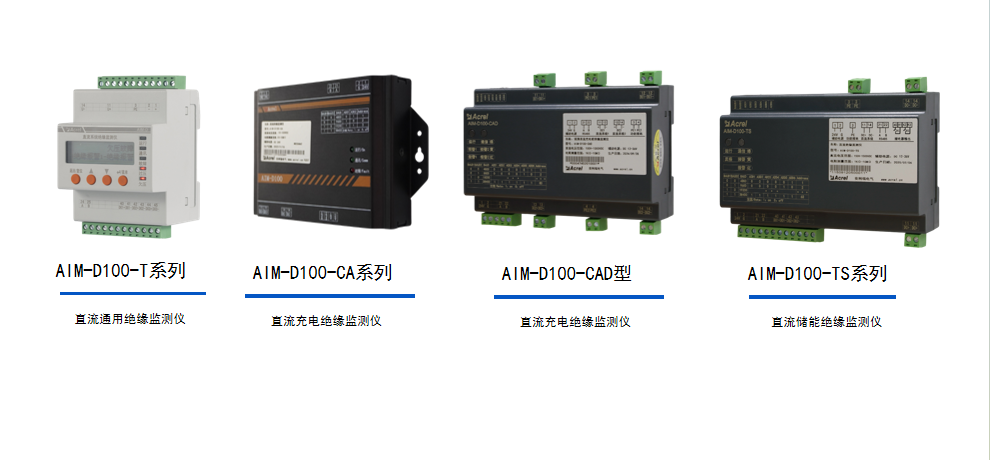

直流绝缘监测仪在储能系统中的应用

储能系统一般由电池柜，、汇流柜、逆变器、配电柜、BMS系统、热管理系统、消防系统等组成。

其中对于电池的监控管理非常重要，因此需要设置绝缘监测装置来监测绝缘。
