Acrel-1000变电站综合自动化系统之微机保护及综自系统篇

1.概述

针对110kV及以下用户变电站，通过微机保护装置、弧光保护装置、智能操控装置、接点测温产品、局放监测装置、电能质量监测/多功能仪表、环境传感器等二次设备采集变电站内各类信息到监控系统/EMS能效管理平台进行分析、预警及控制，保障用户变、配、用电全过程的可靠、安全、有序运行。系统监控范围包括用户变电站、开闭所、变电所、低压配电室、直流系统以及变配电环境和视频监控等。

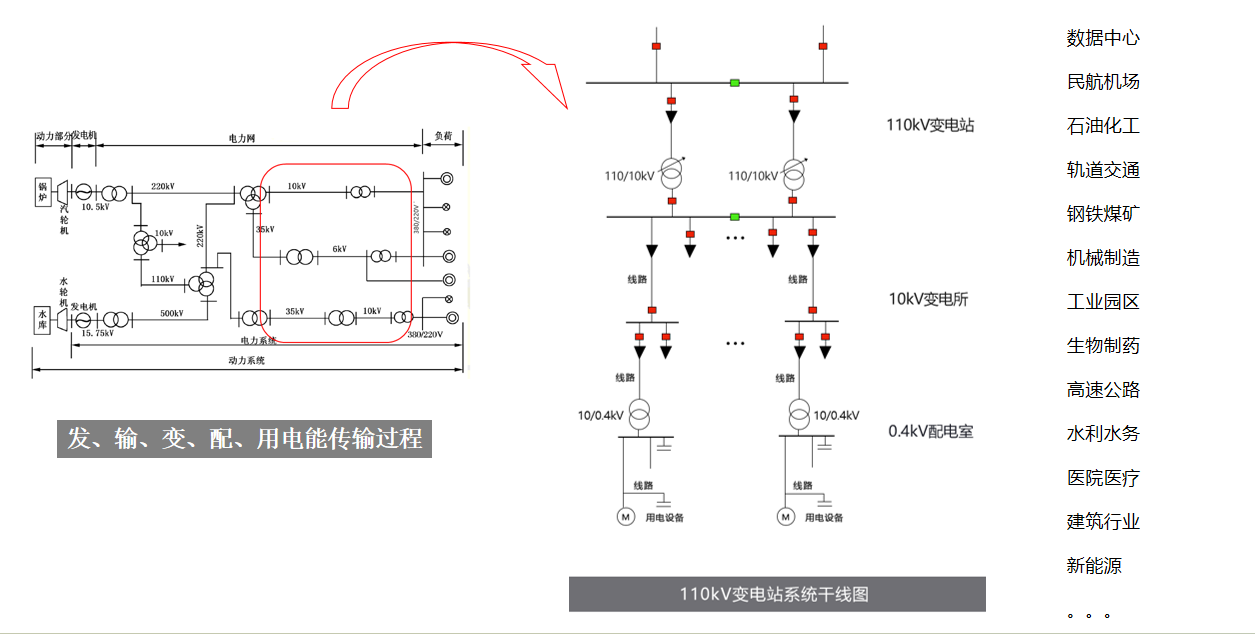

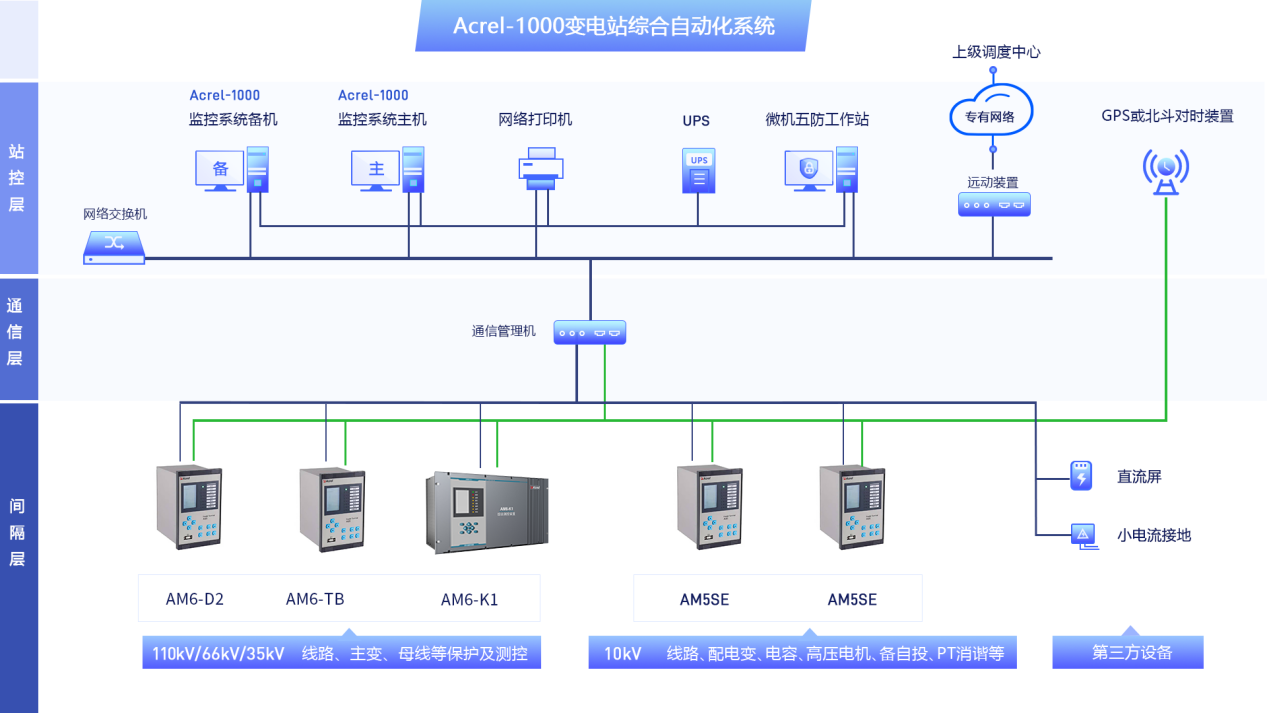

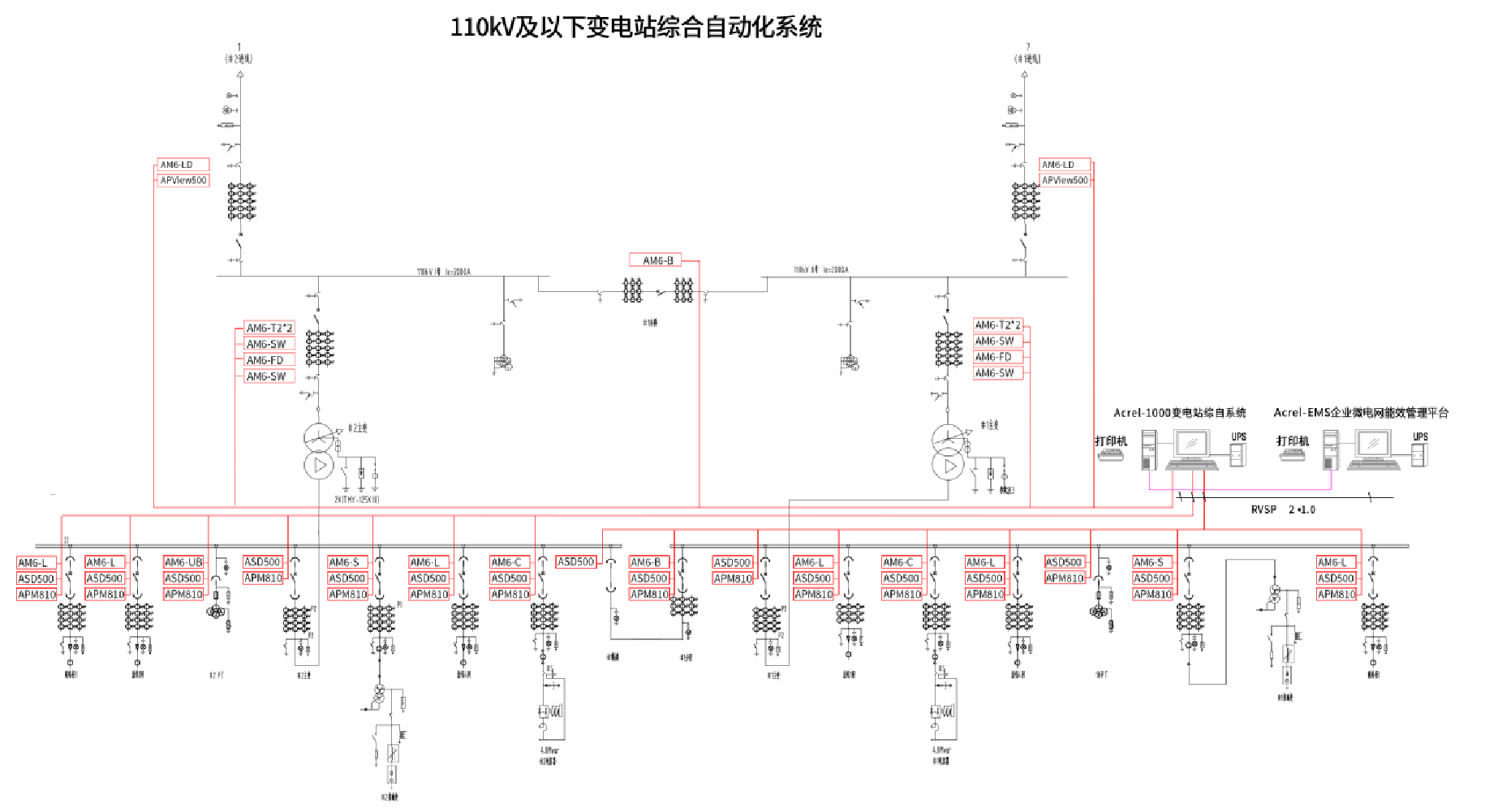

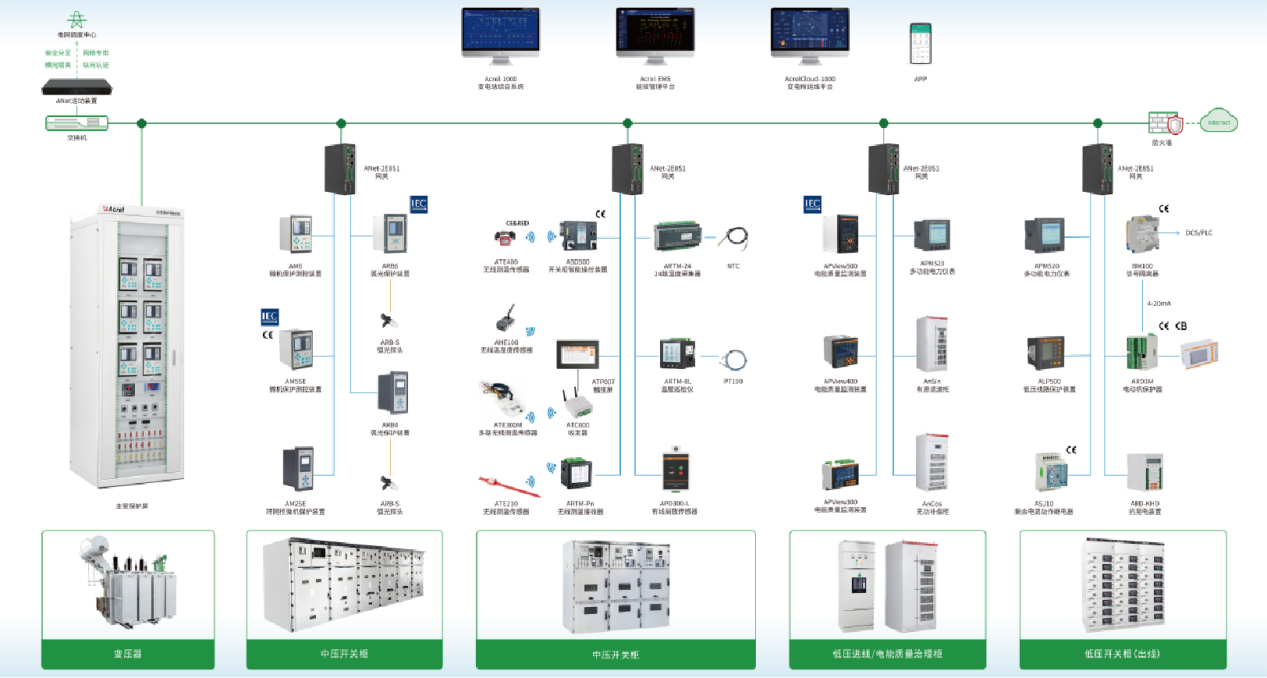

2.系统拓扑

3.       微机保护装置

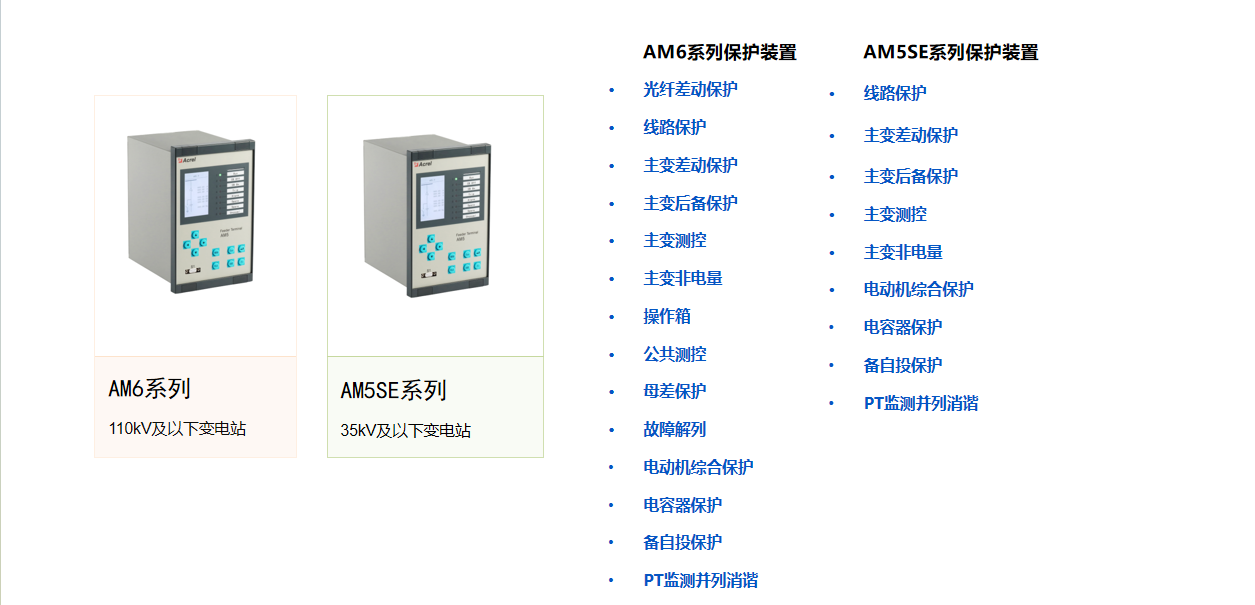

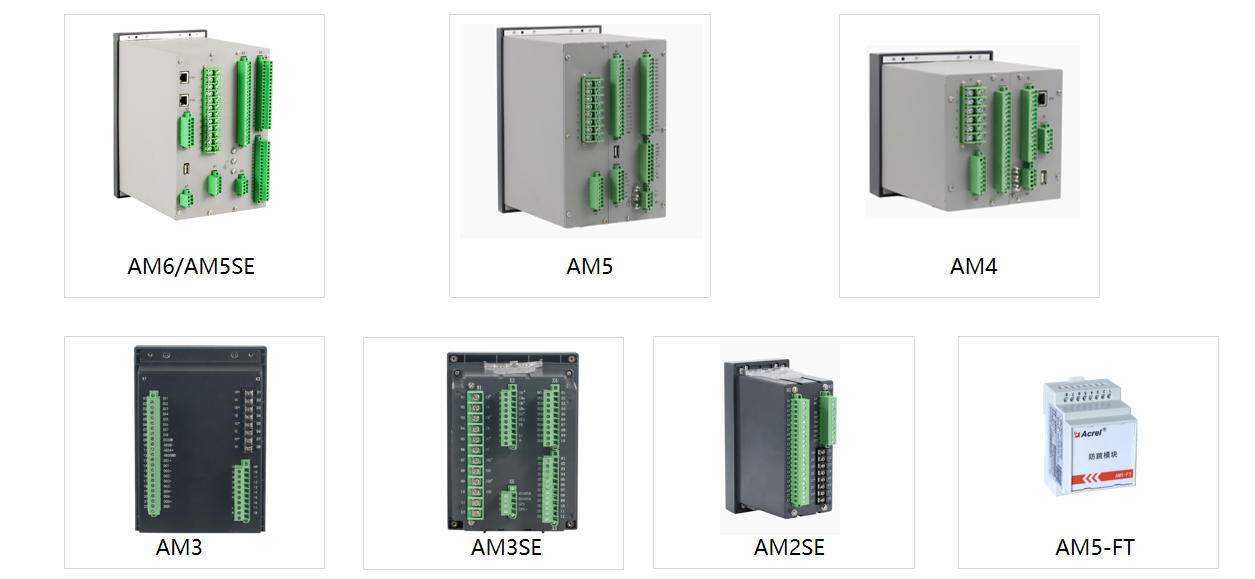

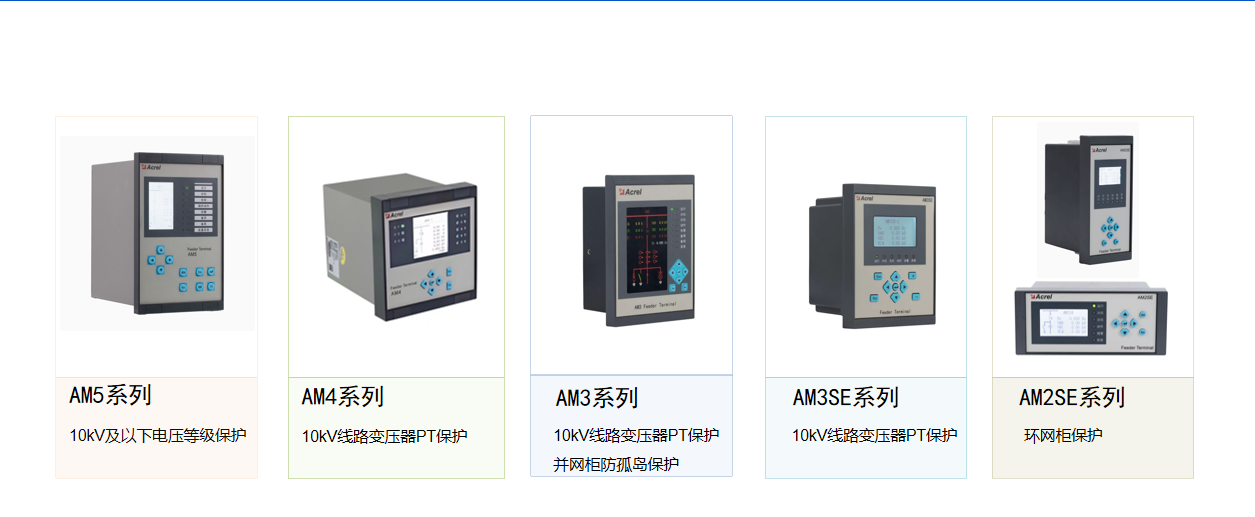

3.1规格型号

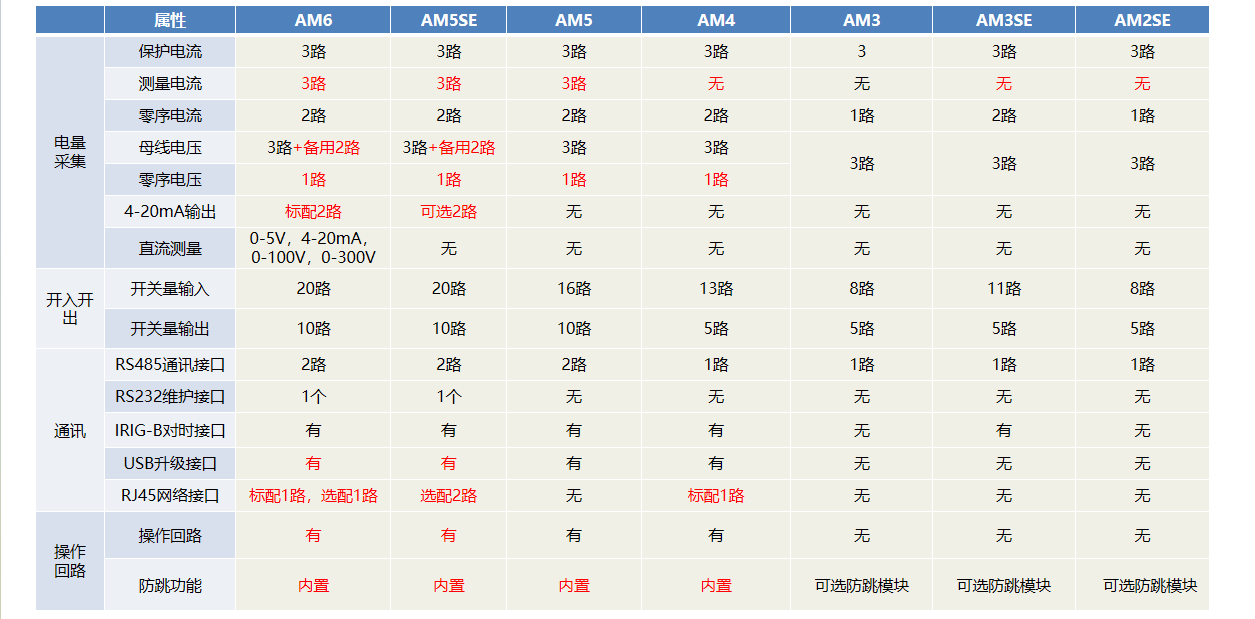

3.2资源对比

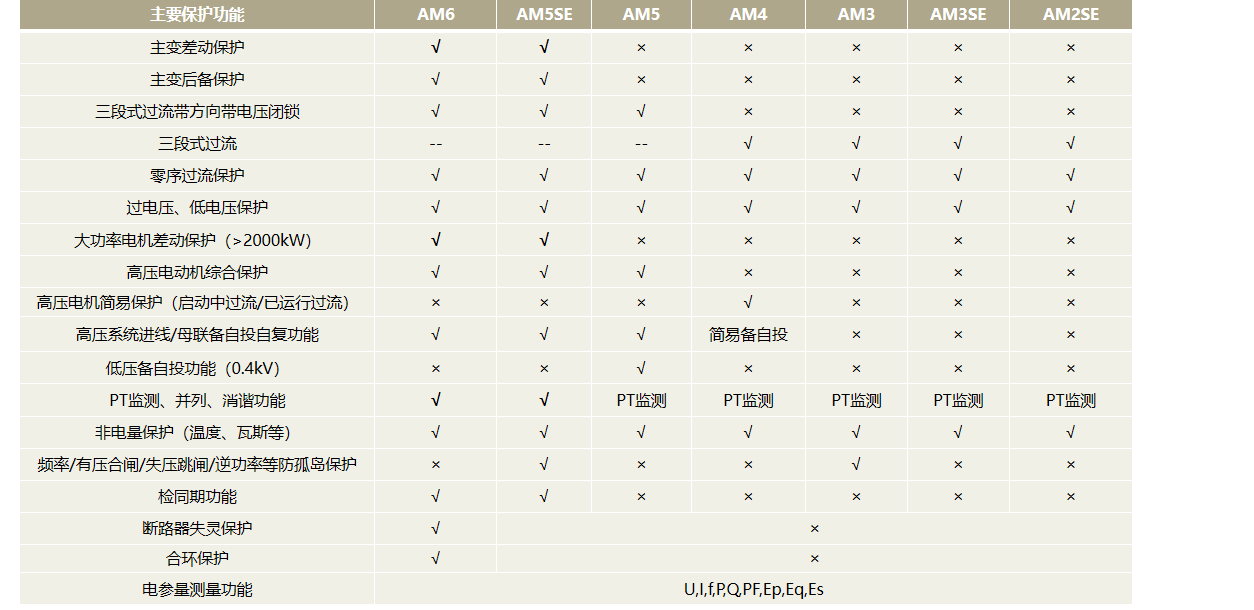

3.3.功能对比

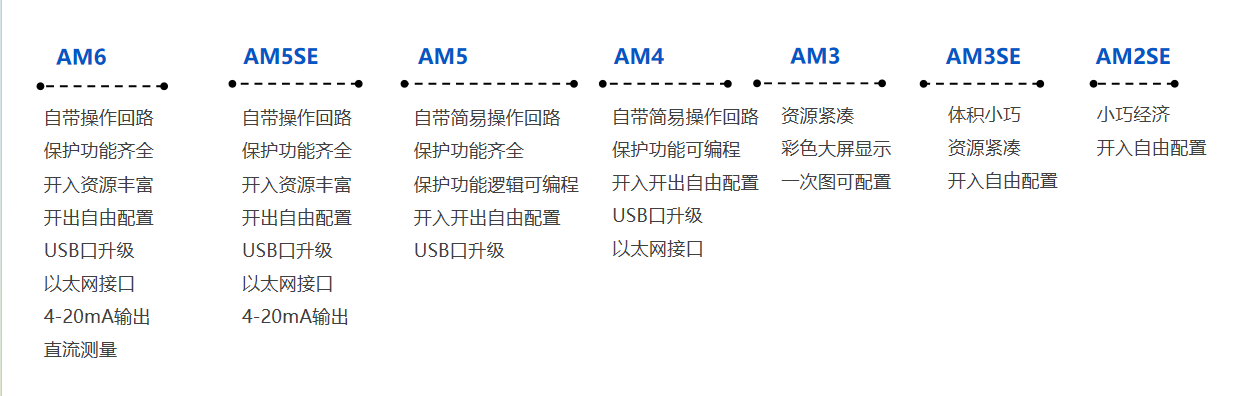

3.4特点对比

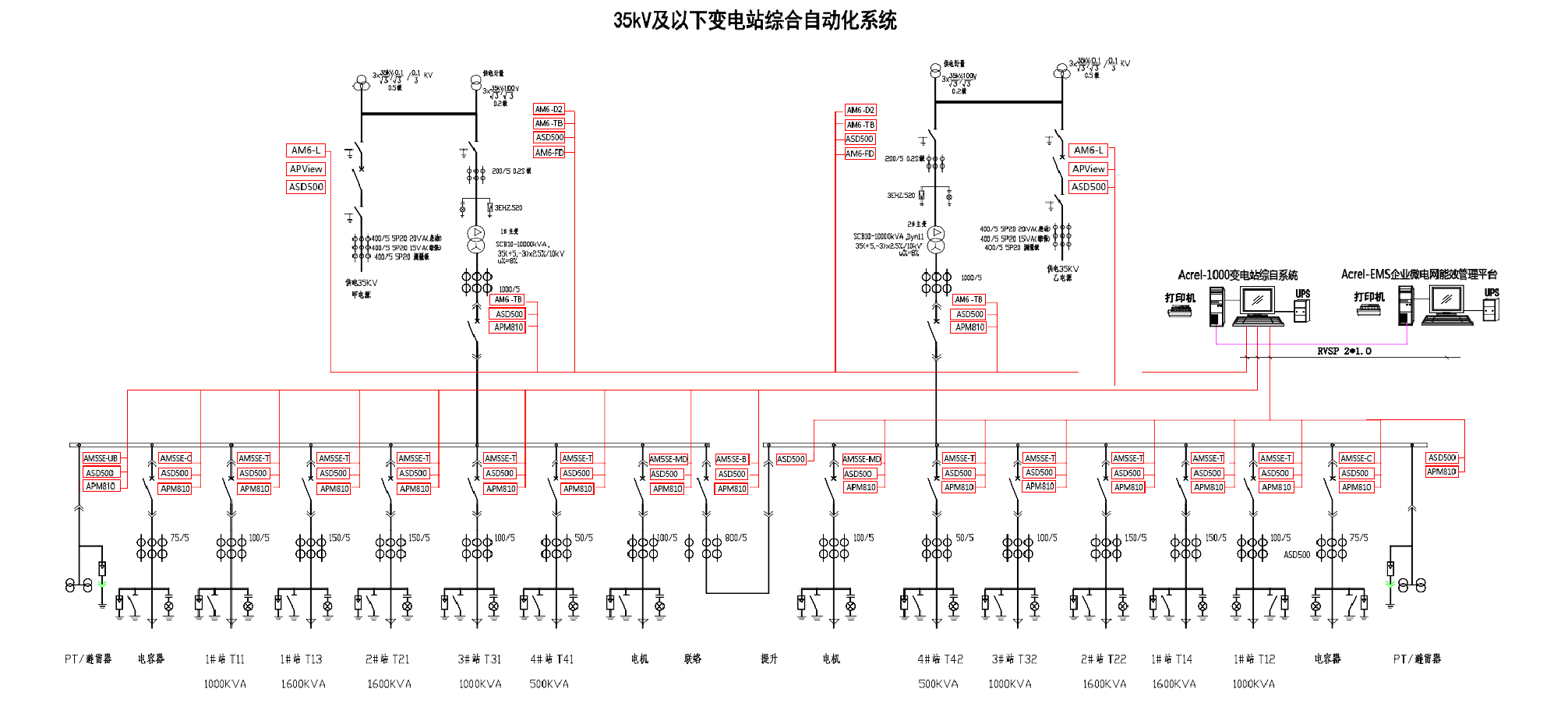

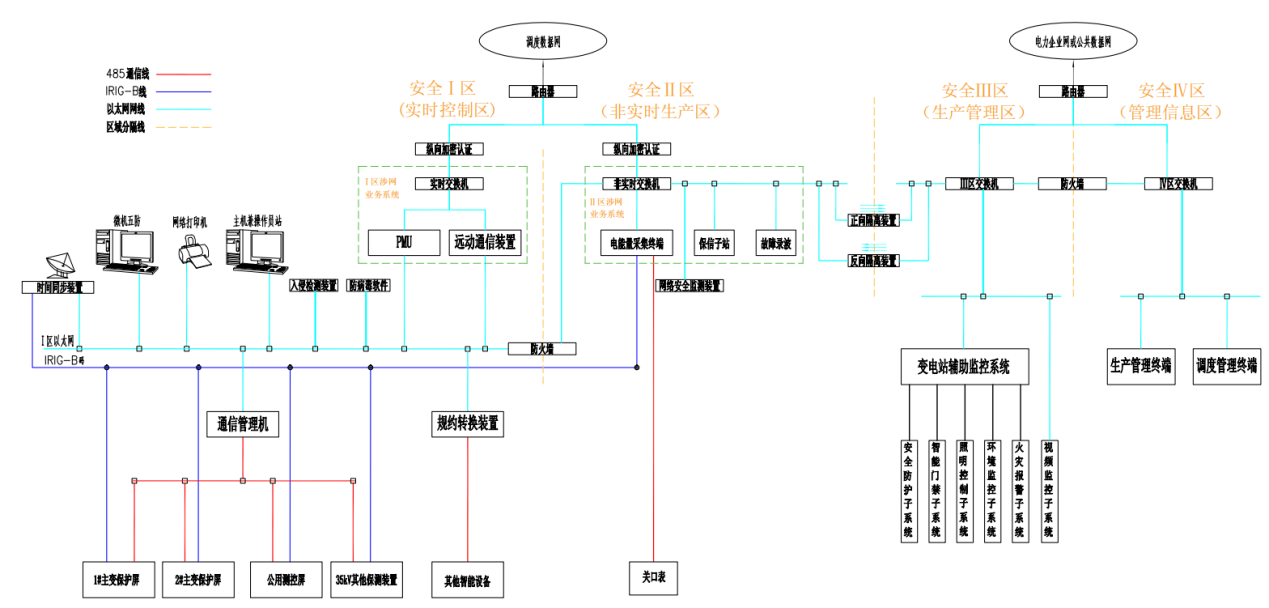

4.综自系统

5.综自系统主要功能

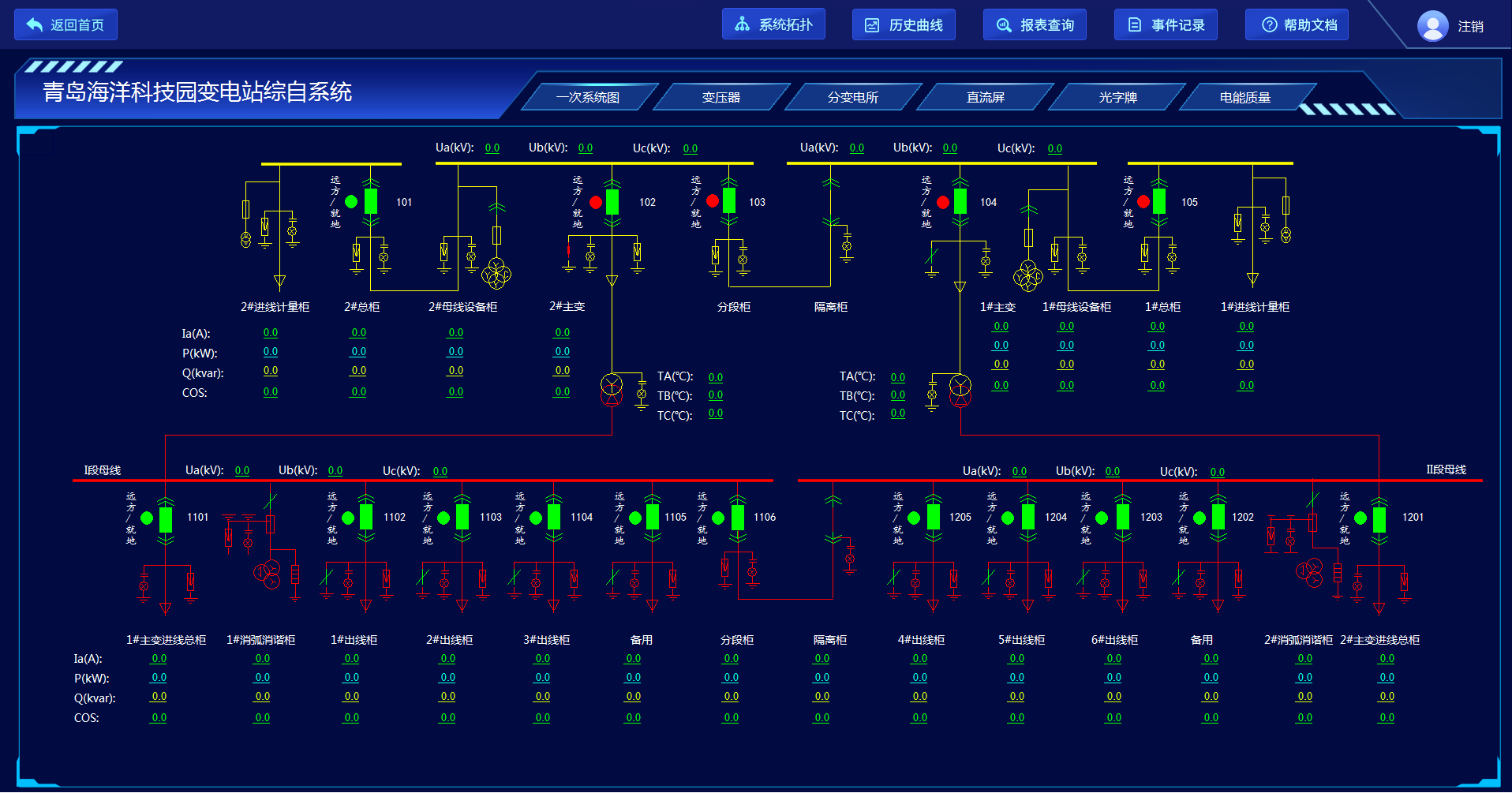

5.1实时监控：遥测信息，遥信信息，SOE

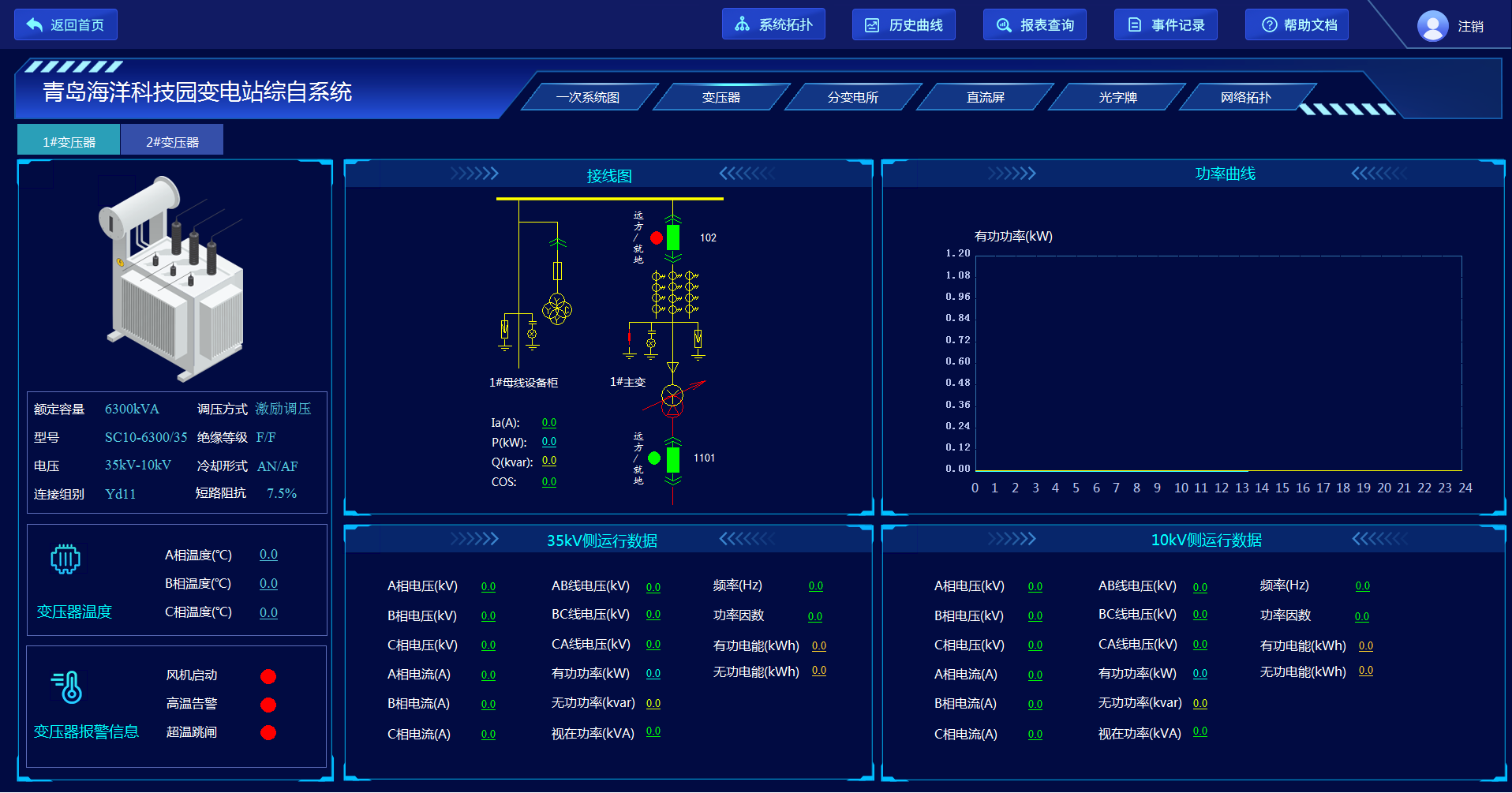

5.2主变监控

高侧电压电流，低侧电压电流，变压器温度，变压器档位，主变负荷cosφ

5.3微机保护

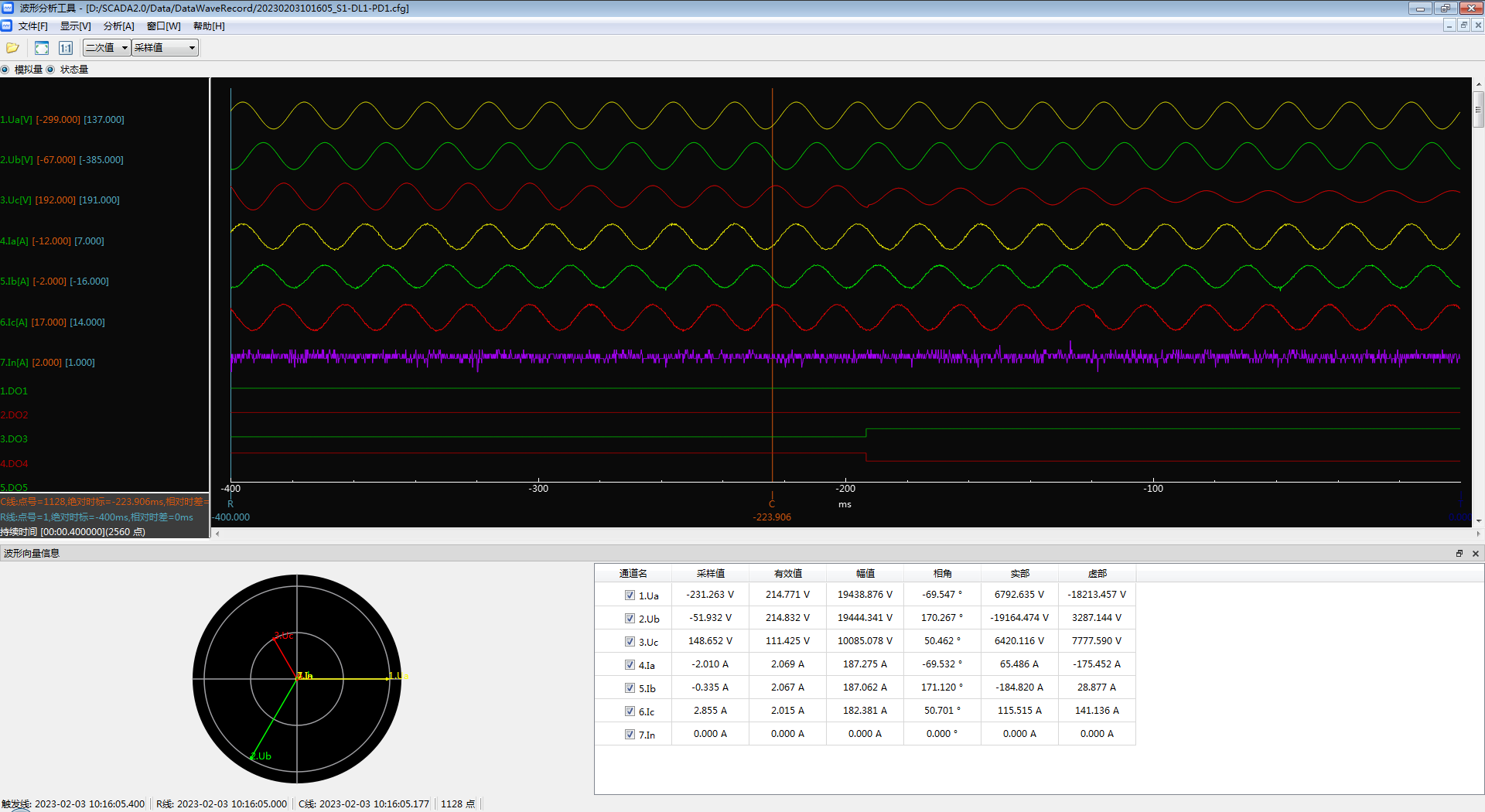

进线公用测控，主变保护，母联保护，PT并列，电容器保护，故障录波分析

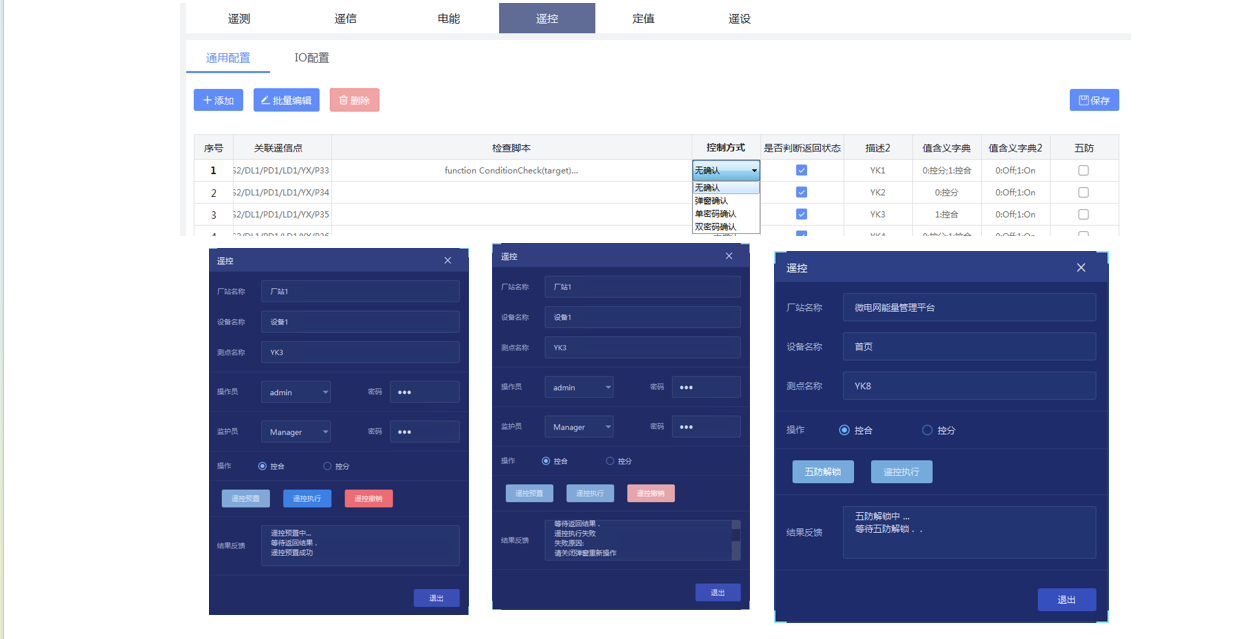

5.4遥控操作

双席遥控，五防解锁，遥控过程显示，操作内容可定义

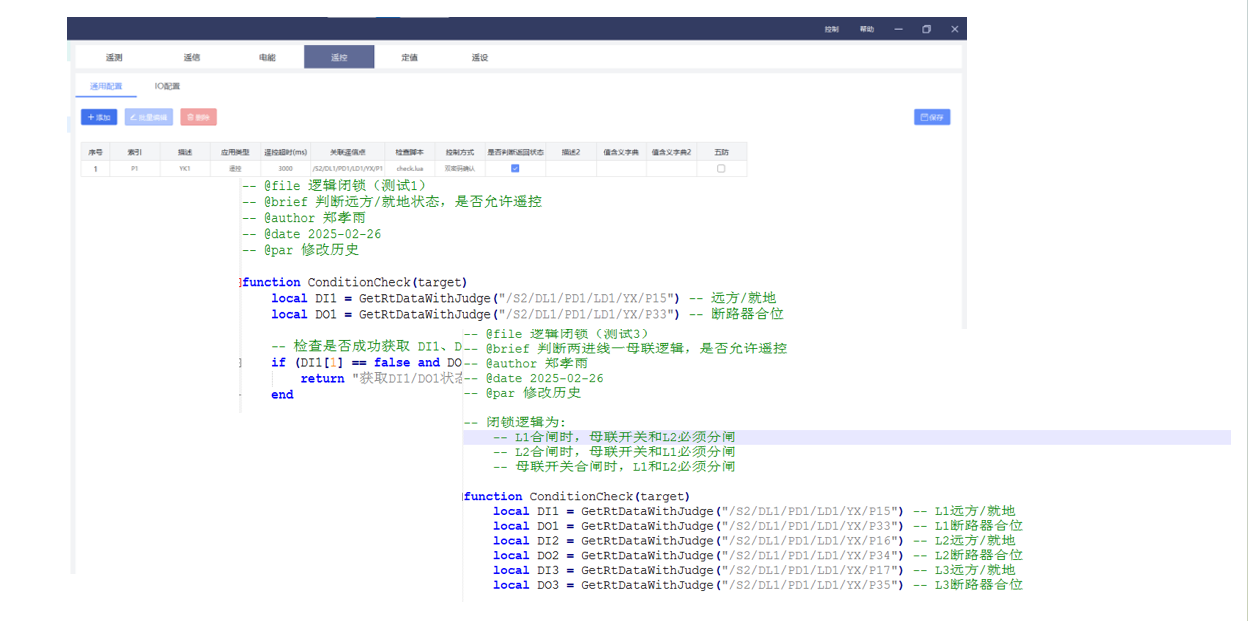

5.5遥控闭锁

遥控遥设闭锁，独立配置，闭锁逻辑自定义

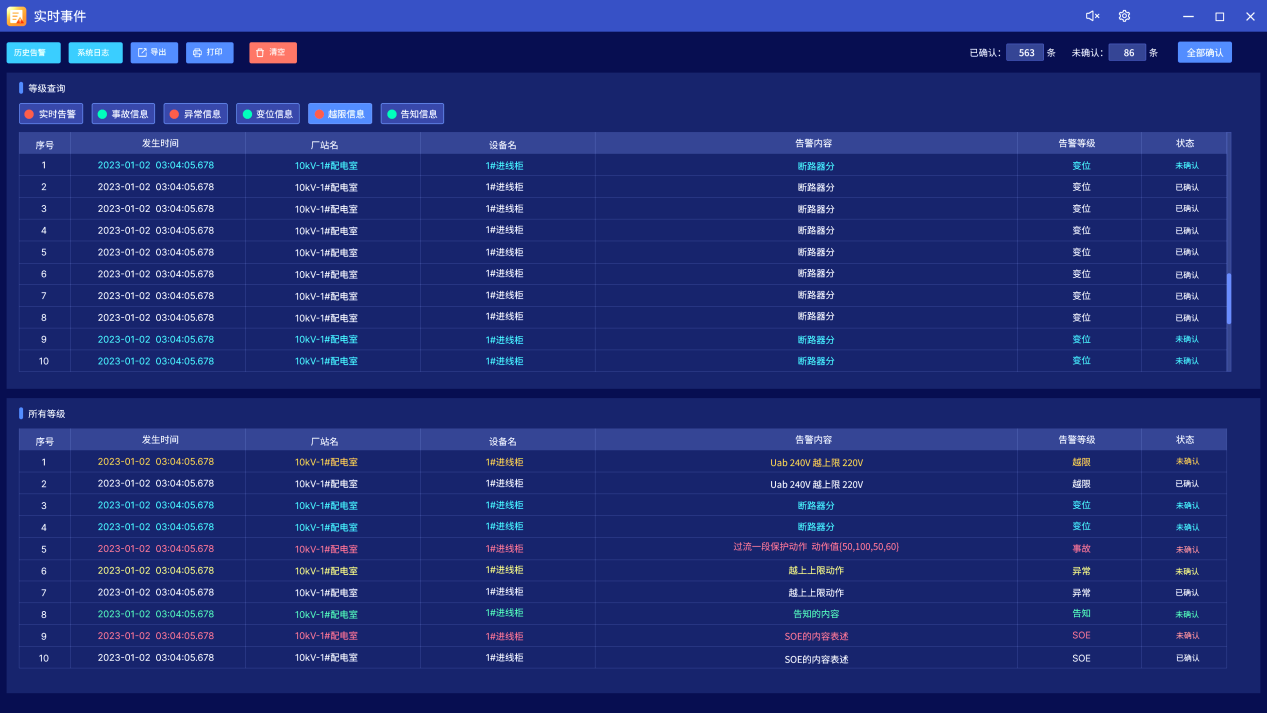

5.6实时告警

告警类型区分，告警确认状态，告警未确认条数，告警已确认条数，导出和打印

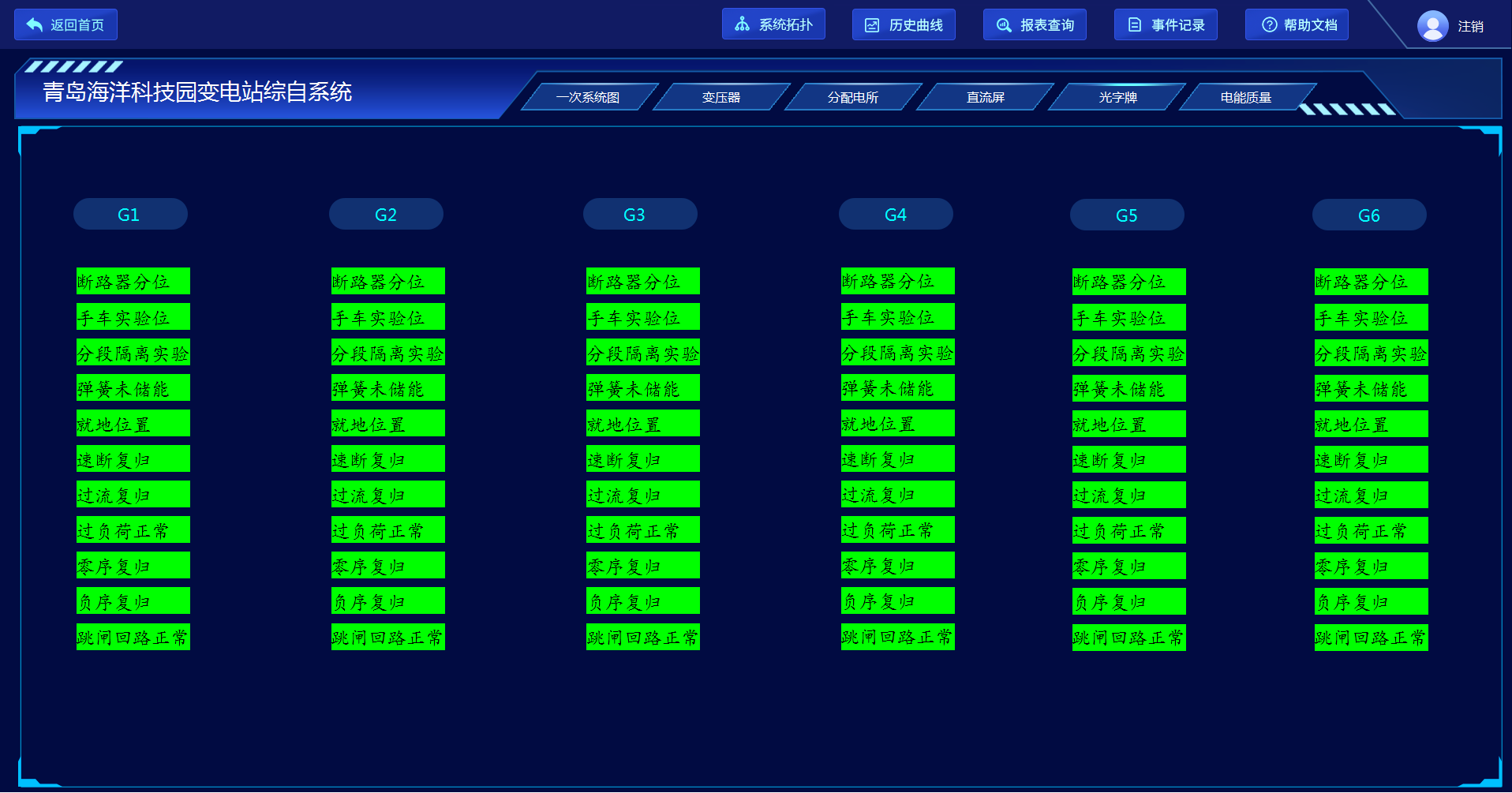

5.7光字牌

开关变位信号，微机保护装置告警信号，微机保护跳闸信号，装置异常信号，弧光保护动作信号

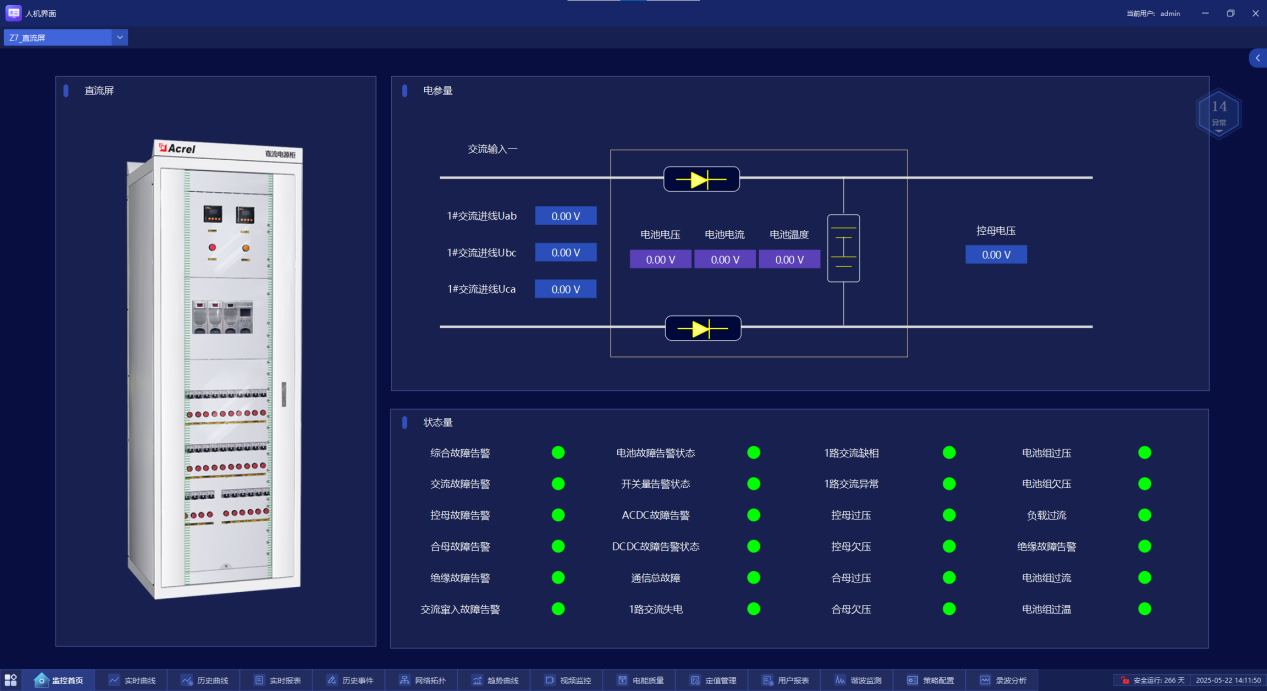

5.8直流屏监测

合母控母电压电流，电池电压电流温度，合母控母电池过欠压状态，电池充放电状态

交流进线的输入状态

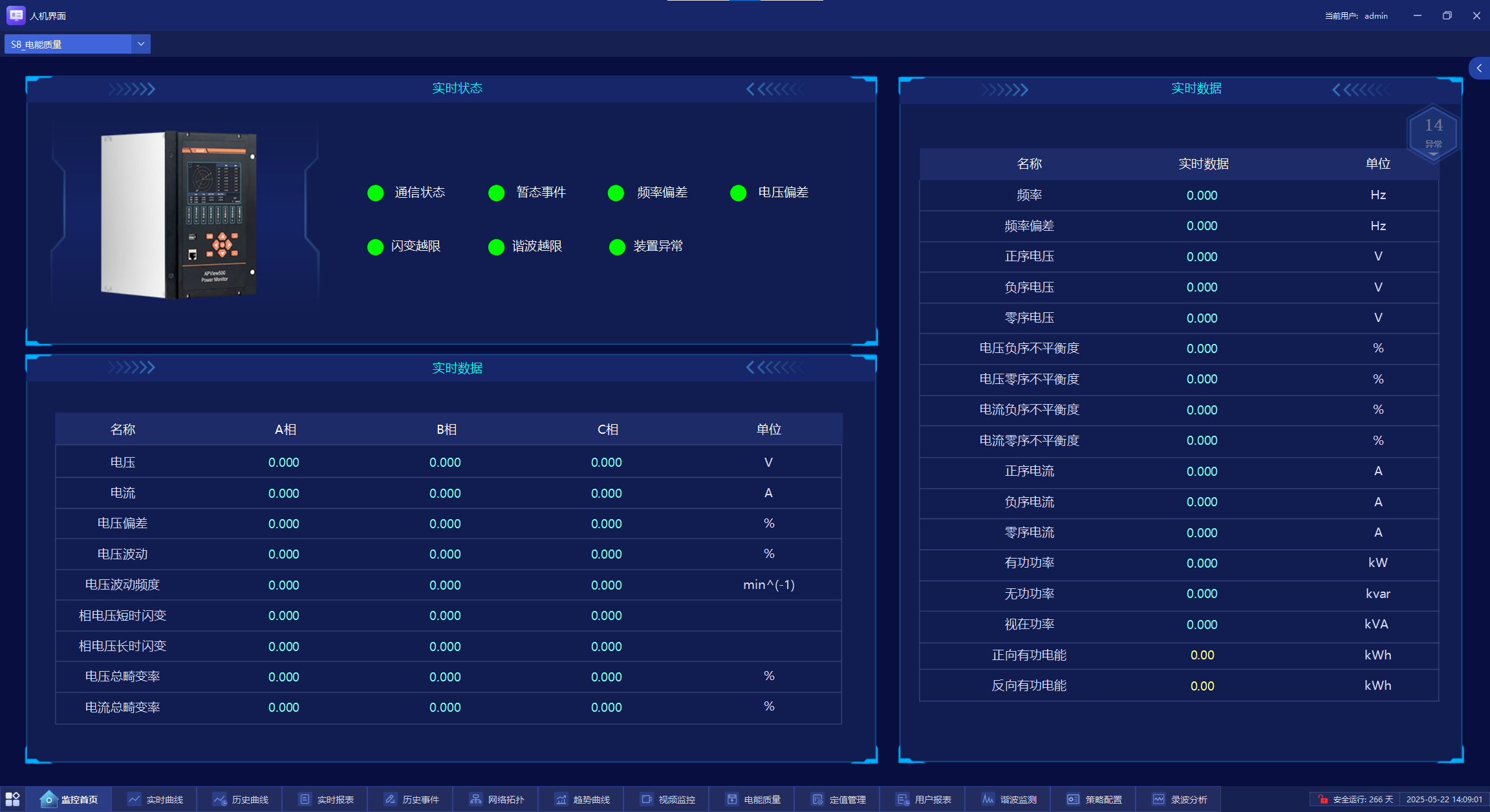

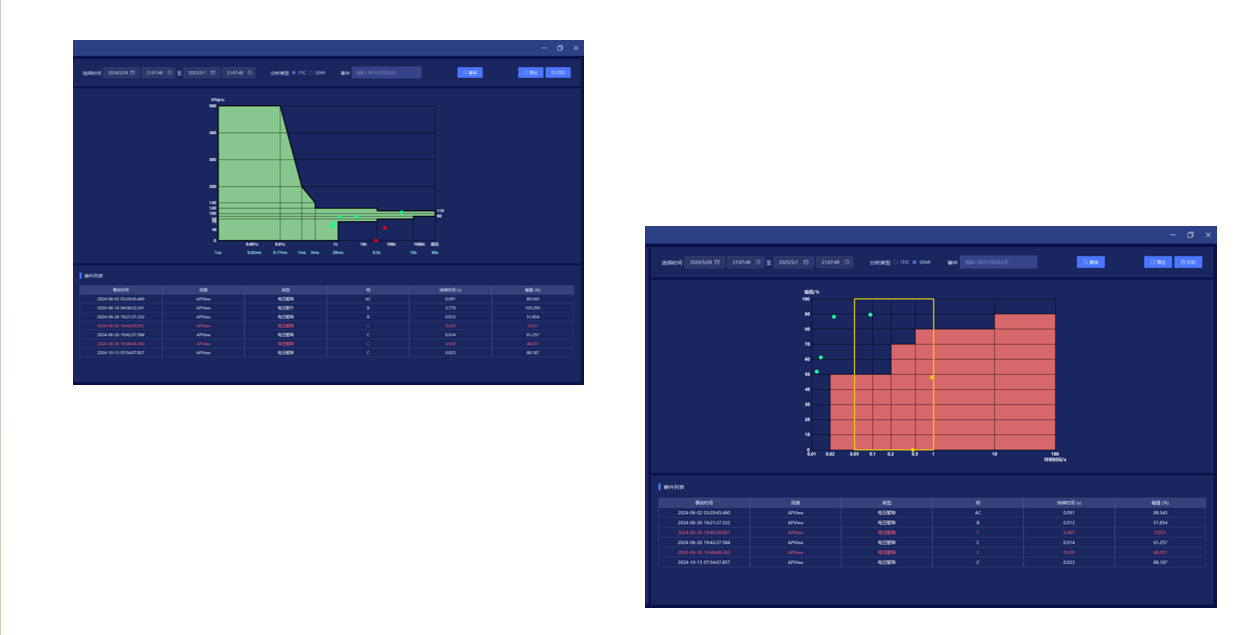

5.9电能质量监测

电压偏差，电压不平衡，电压波动与闪变，电压暂态，电压瞬态，日统计，电能质量评估，暂态分析报告，ITIC报告，SEMI报告，导出和打印

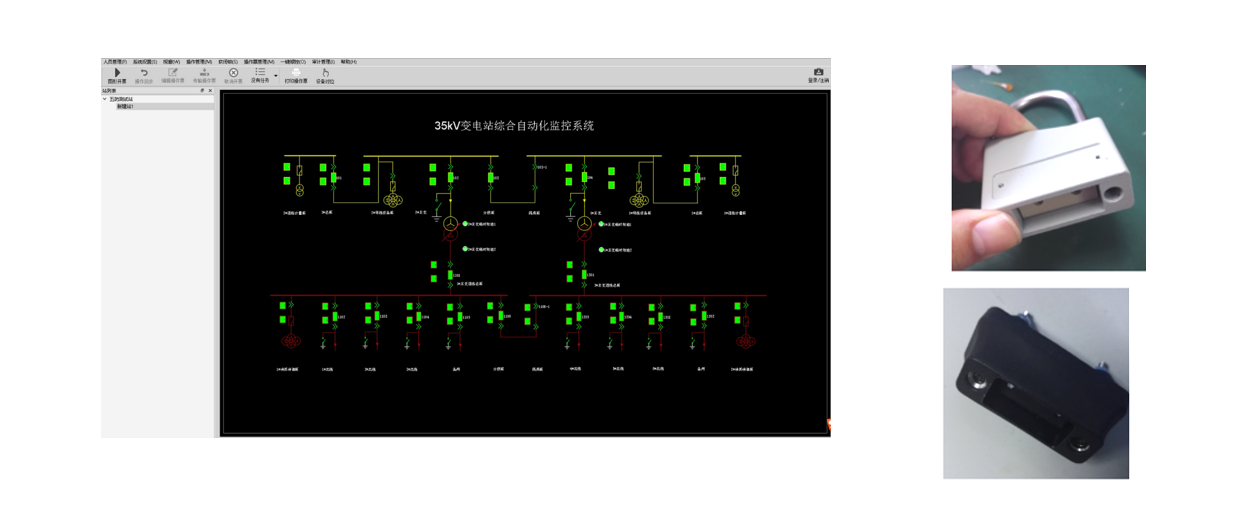

5.10微机五防

防止误分合断路器，防止带负荷分合隔离开关，防止带电合接地开关，防止带接地开关合断路器，防止误入带电间隔

5.11电力调度协议

平衡式101，非平衡式101，IEC60870-5-104，IEC61850，用户多端展示，多客户端监控，用户集控远传

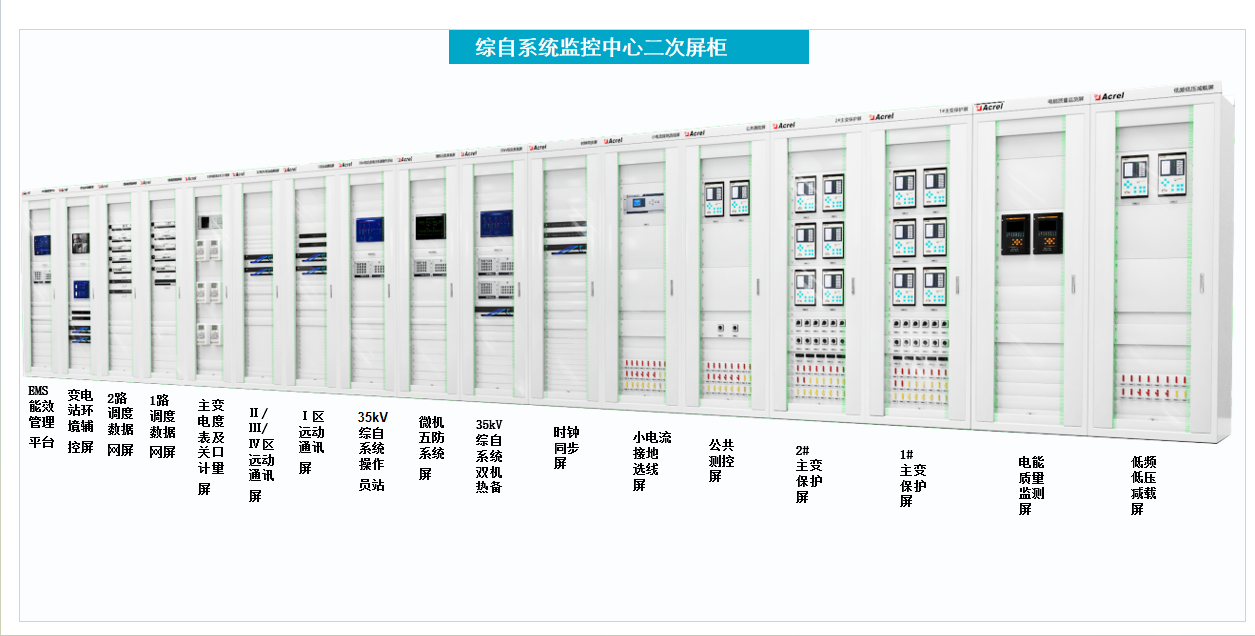

   6.典型二次设备

7资质证书
