安科瑞 ADW600 系列：低压侧多回路计量专用智能仪表

　　在低压配电场景日趋复杂、回路数量持续增多、用电管理愈发追求精细与高效的当下，传统 “一表一回路” 的计量模式，正面临柜内空间紧张、布线繁琐、施工周期长、运维成本高、数据难集中等多重痛点。安科瑞聚焦用户真实需求，推出ADW600 系列低压侧多回路计量专用智能仪表，以模块化架构、多回路集成、无线通讯、高精度计量，为配电改造、多回路集中监测、智能能效管理提供一站式解决方案。


　　一、精准定位：专为低压多回路计量而生


　　ADW600 系列是安科瑞打造的新一代低压电力计量装置，核心面向低压配电柜、配电箱、末端配电回路的多回路集中计量与监测，覆盖工业厂房、商业综合体、数据中心、写字楼、老旧小区配电改造、园区配电等高频场景，从源头解决多回路计量的效率与成本难题。


　　二、 核心优势：重构低压计量体验


　　1.       模块化设计，灵活扩展更省心


　　采用网关 + 计量模块分离式架构，支持电压、电流、开关量、测温漏电等模块自由选配，模块间标准网线连接，即插即用。


　　单网关可支持多回路灵活扩展，*高可监测12 个三相回路


　　·       告别传统密集布线，柜内布局更整洁，改造施工效率大幅提升


　　2.全场景通讯，远程管理无压力


　　内置以太网、WiFi、4G等多种通讯方式，数据实时上云，无需现场抄表，支持接入企业能源管理平台、配电监控系统，实现远程监测、远程抄表、异常告警、能耗统计分析。

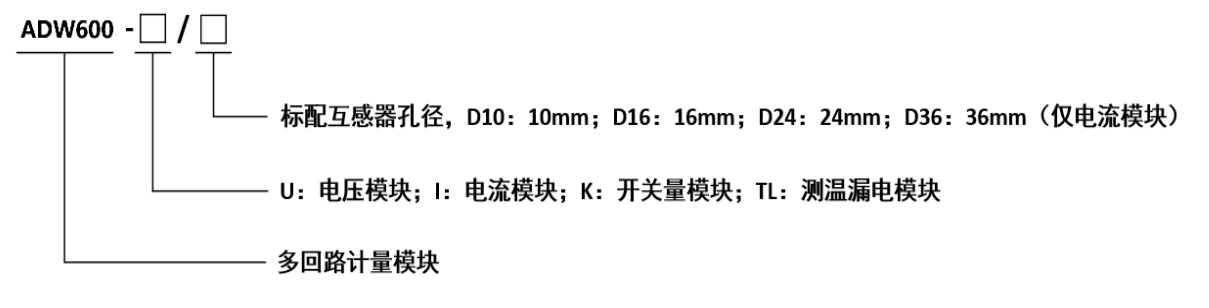

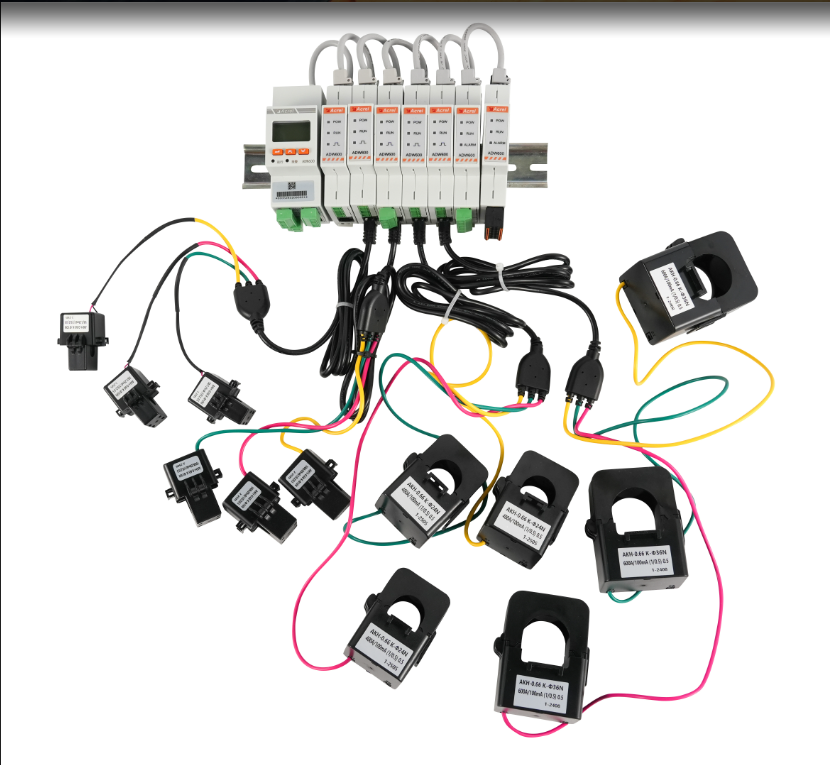

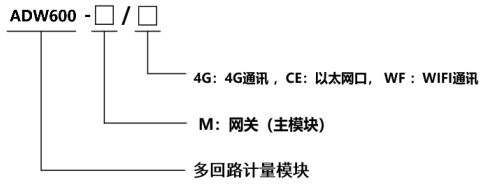

ADW600多回路计量模块


3.ADW600系列仪表功能特点

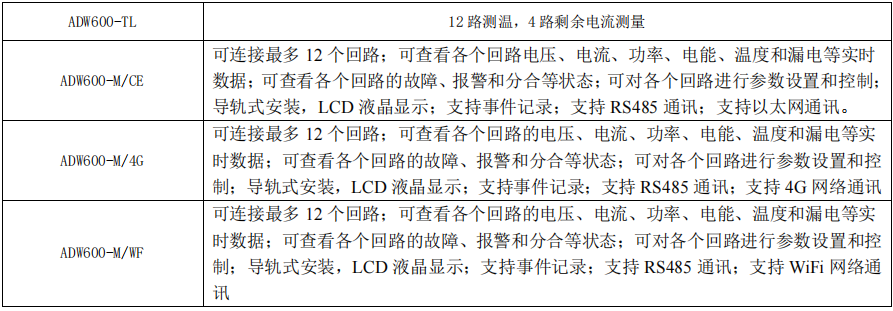

　　表1ADW600系列仪表主要功能


4技术参数

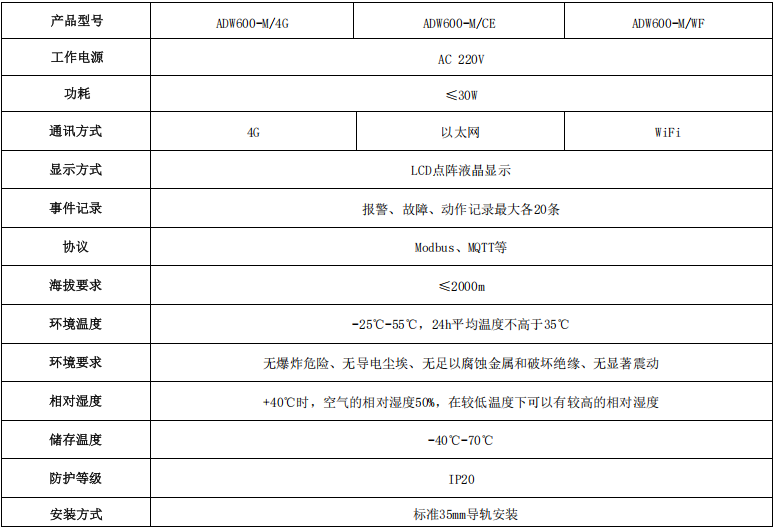

　　4.1ADW600系列智能网关


　　表4ADW600系列智能网关电气特性


4.2ADW600多回路计量模块

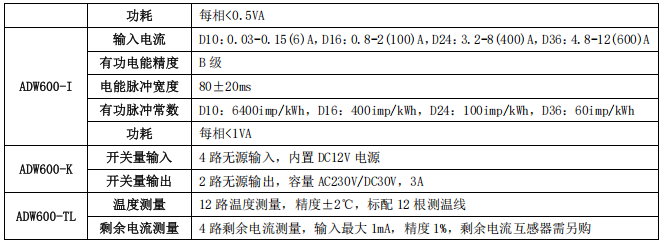

　　表2ADW600多回路计量模块电气特性

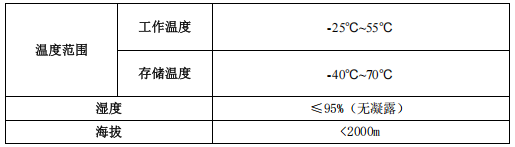

表3ADW600多回路计量模块环境条件


4.3ADW600多回路计量模块


　　ADW600多回路计量模块之间采用网线连接，BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600系列智能网关或电源模块为起点依次往后连接，不能接反。

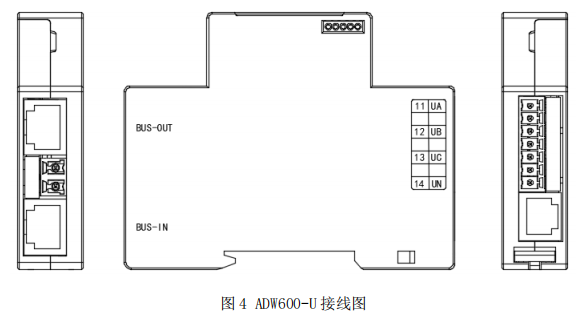

　　ADW600-U需要接入负载电压信号，参照下方接线图，11-14端子分别接入UA、UB、UC、UN电压信号，若采用三相三线接法时，11-13接入UA、UB、UC电压信号，然后将UB短接进UN端子即可。

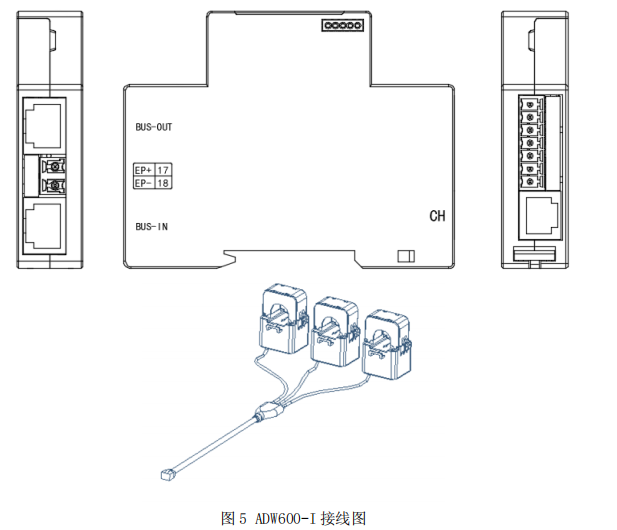

　　ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。


　　ADW600-K根据需要接入开关量输入或输出信号线，注意COM口为公共端，参照下方接线图。

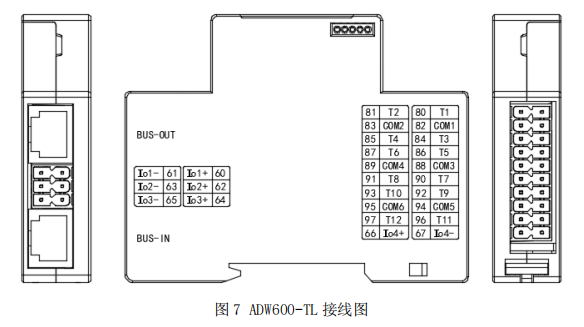

　　ADW600-TL根据需要接入测温信号线或剩余电流互感器信号线，注意COM口为相邻测量回路的公共端，具体接线图如下。


三、结语


　　低压多回路计量，不必再为空间、布线、成本、效率妥协。安科瑞 ADW600 系列，以模块化、多回路、高精度、易安装、广通讯，重新定义低压侧智能计量，让配电监测更简单、能效管理更精细、用电更安全。
