响应余电不上网要求，防逆流装置三大落地应用场景

一、背景

随着分布式光伏、储能、微电网等分布式能源项目大面积普及，余电上网带来的电网电压波动、负荷失衡、线路安全隐患等问题愈发突出。为规范分布式电源并网管理，各地电网相继出台 “余电不上网” 管控要求，如何实现自发自用、杜绝多余电力反向输送至公网，成为工商业园区、厂区、户用光伏项目落地的核心难题。

在此背景下，防逆流保护装置作为电网合规管控的核心设备，凭借精准的功率监测、快速的逻辑响应、稳定的运行性能，成为落实 “余电不上网” 政策的关键抓手。结合当下主流项目类型，今天就为大家详解防逆流装置三大核心落地应用场景，看看它如何全*位保障能源项目合规运行。

二、从单机到主从，从光纤到GOOSE——全场景覆盖

无论是1.2MW的中型光伏项目，还是10MW的大型分布式光伏集群，亦或是多并网点、多变压器的复杂储能系统，安科瑞都能提供量身定制的防逆流方案：

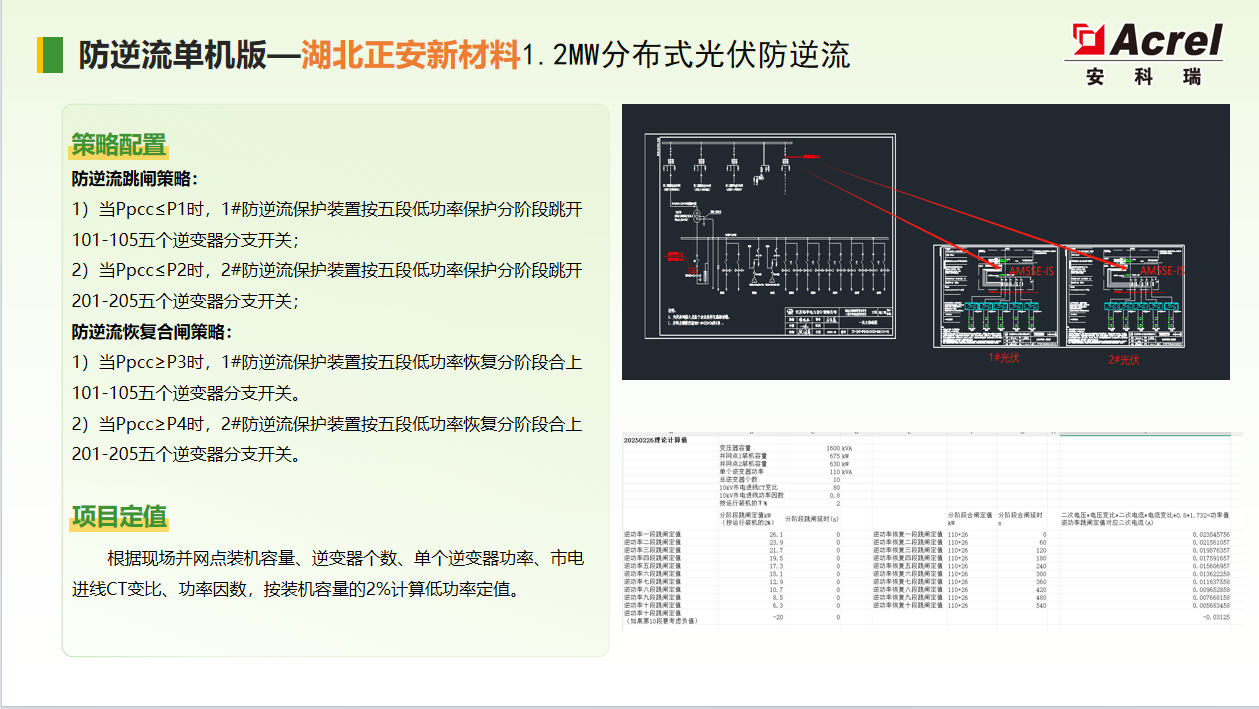

（1）单机版方案——AM5SE-IS 防逆流保护装置：

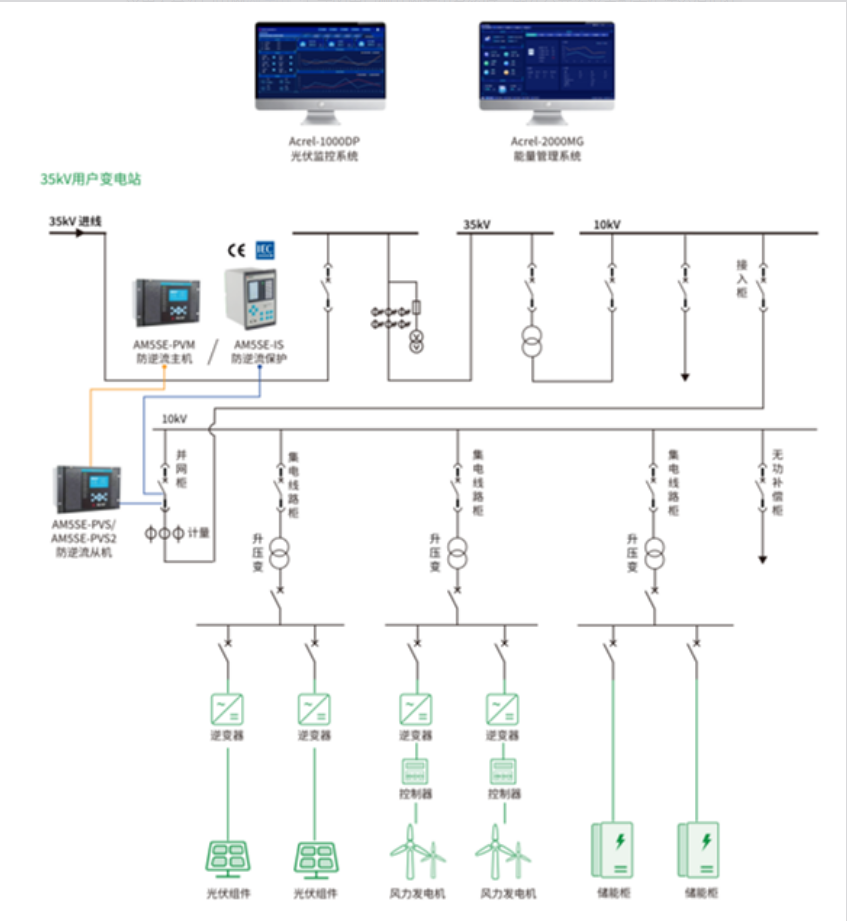

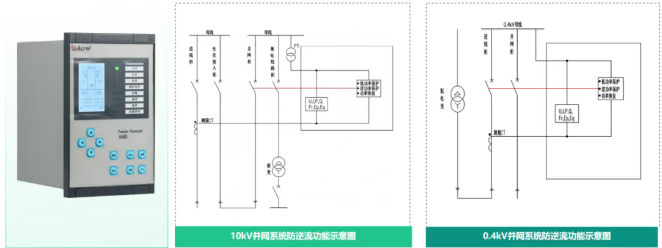

AM5SE-IS 防逆流保护装置主要适用于 35kV、10kV 及低压 400V 光伏发电、风力发电、储能充放电等新能源并网供电系统。当向公共电网有逆向供电现象时，可以快速切除并网点，使本站不持续向电网逆向供电，保证电站的使用满足电网要求。单机版方案适用于逆流监测点与跳闸点之间距离在100米以内的场景。

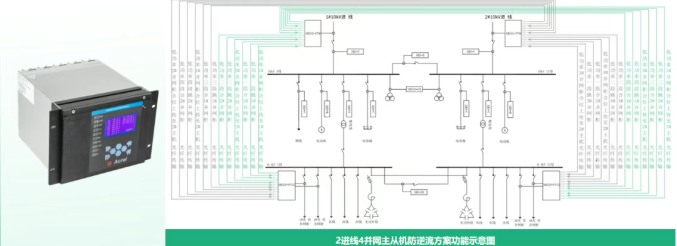

（2）主从机光纤直跳方案——AM5SE-PV 系列防逆流保护装置

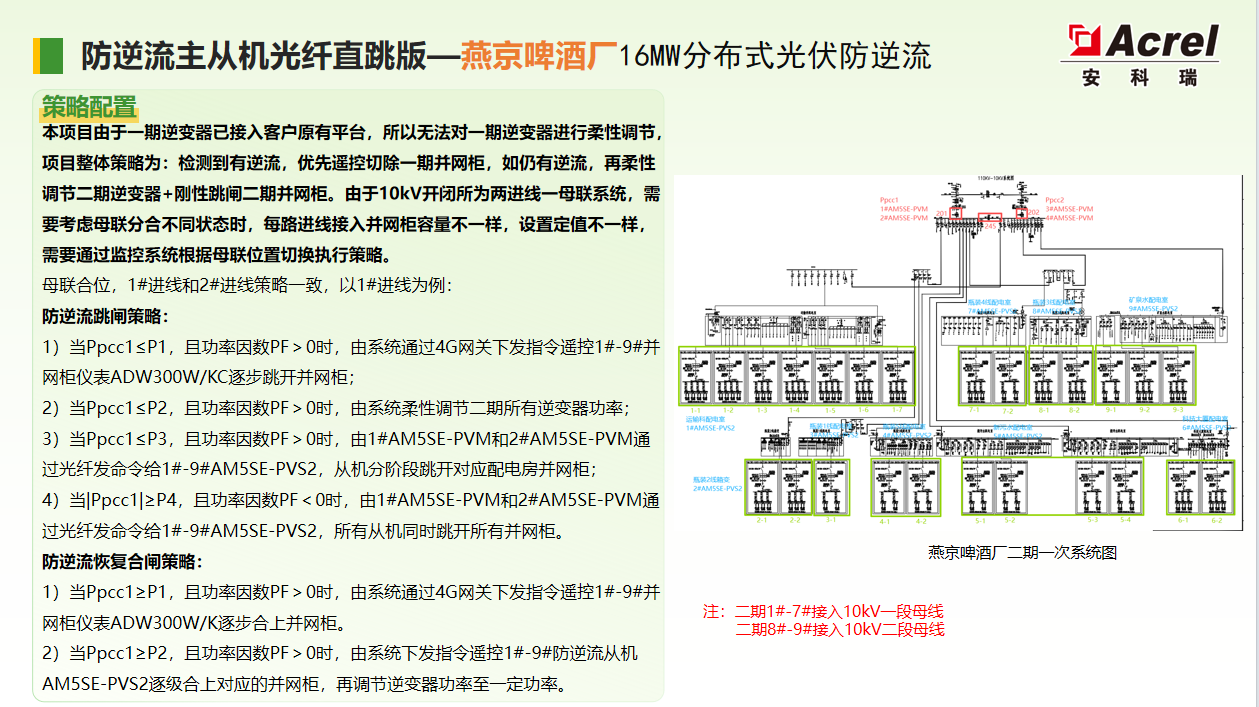

1.当逆流监测点与用户侧并网发电系统并网单元的并网柜之间线缆敷设距离在 100 m至 1.5km 之间，主机从机之间可采用多模光纤波长850nm，ST 接口连接。

2.当逆流监测点与用户侧并网发电系统并网单元的并网柜之间线缆敷设距离在 100 m至 1.5km 之间，主机从机之间可采用多模光纤波长850nm，ST 接口连接。

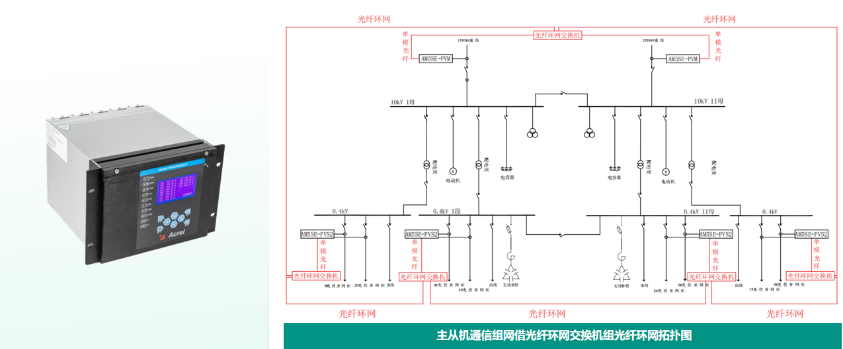

（3）主从机GOOSE通信方案——AM5SE-PV 系列防逆流保护装置

当逆流监测点与用户侧并网发电系统并网单元的并网柜之间线缆敷设距离在 100 m至 20km 之间可采用 AM5SE-PV 系列主从机方案，主机从机之间可采用单模光纤波长1310nm，FC 接口连接。

1）柔性调节+刚性跳闸：

采用不允许向电网倒送电方式的用户侧并网发电系统时，需在公共连接点配置防逆流保护装置，同时可配置系统软件可采集并网点功率，并与发电设备通信调节实时发电量，通过防逆流软件柔性调节。

在满足电网防逆流管理要求的情况下，通过柔性调节降低发电系统发电功率，减少逆功率情况发生，减少防逆流保护的刚性跳闸次数，使得用户侧并网发电系统的的持续稳定运行，保障用户收益；

在软件柔性调节失效且产生逆向功率倒送公共电网时通过刚性防逆流保护跳闸快速断开并网柜，防止用户侧并网发电系统持续发电倒送公共电网。

三、应用方案

四、结语

从工商业光伏、光储微电网，到乡村集中式光伏，三大主流场景覆盖了当下分布式能源的绝大部分应用领域。防逆流保护装置不再只是单纯的电气保护设备，更是落实 “余电不上网” 政策、平衡电网安全与清洁能源发展的重要载体。

在能源合规化、低碳化发展的大趋势下，选择性能稳定、响应灵敏的防逆流装置，既能帮助各类能源项目顺利通过并网验收、规避运营风险，又能充分挖掘分布式光伏、储能的节能价值，实现电网安全、企业降本、绿色发展三方共赢。未来随着并网规则持续细化，防逆流保护也将成为分布式能源项目的一环。
