分布式光伏4大装置：防孤岛、防逆流、电能质量监测、箱变测控作用说明

如今，分布式光伏已全面走进工厂、园区、工商业屋顶，成为企业降本增效、绿色节能的核心选择。但很多人只关注光伏组件、逆变器的发电效率，却忽略了并网配套装置的重要性。

一套合规、稳定、能顺利通过电网验收、长期安全运行的分布式光伏电站，离不开四大核心配套装置：防孤岛保护装置、防逆流装置、电能质量在线监测装置、箱变测控装置。

它们是光伏电站的“安全卫士”“秩序管理员”“数据监督员”和“运维中枢”，直接决定电站能否合规并网、稳定发电、安全运维、长效收益。今天一文讲透四大装置的核心作用、工作原理和应用价值，看懂光伏并网的底层保障逻辑。

一、防孤岛保护装置：电网检修的「安全保命锁」

很多业主疑惑：电网停电后，光伏电站还会不会继续发电送电？

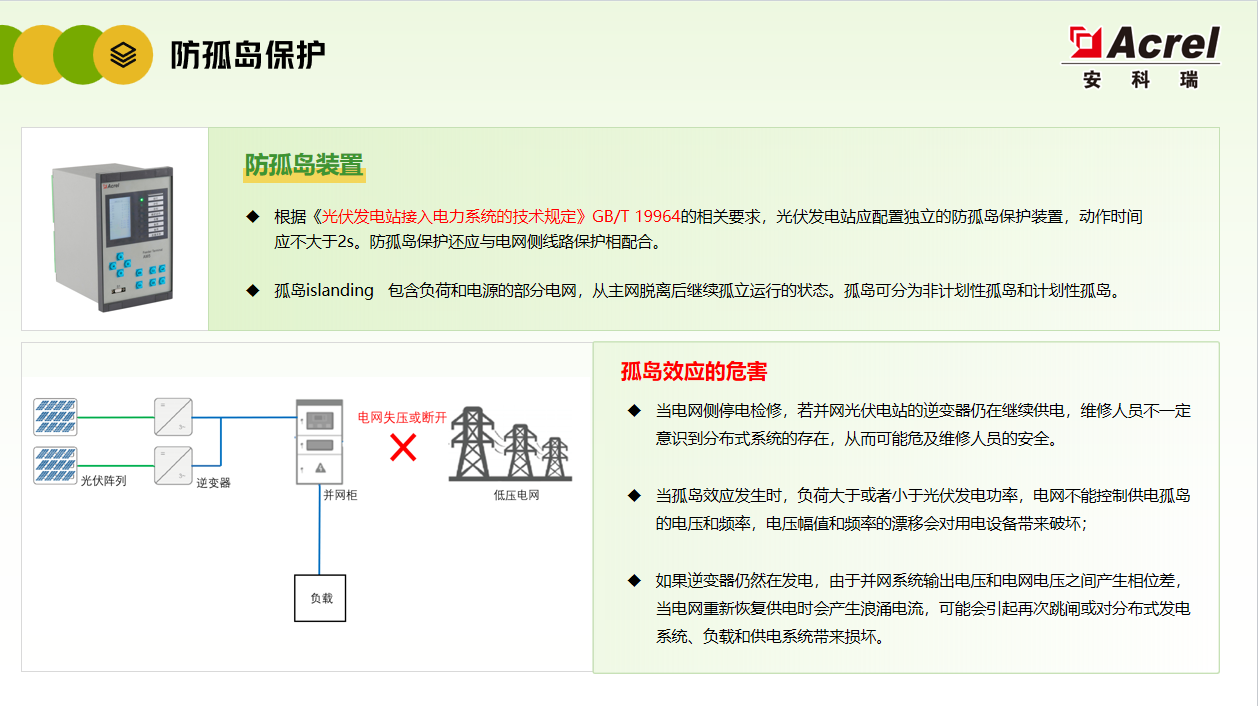

答案是：若无防护，会！这就是光伏行业重点规避的孤岛效应。当公共电网故障、跳闸、停电检修时，分布式光伏系统未及时脱网，会单独给局部线路持续供电，形成独立的“孤岛电网”。

这种情况隐患极大：检修人员以为线路断电作业，实则带电运行，极易引发触电事故；同时孤岛状态下电压、频率失控，会烧毁逆变器、电器设备，干扰电网恢复送电流程。

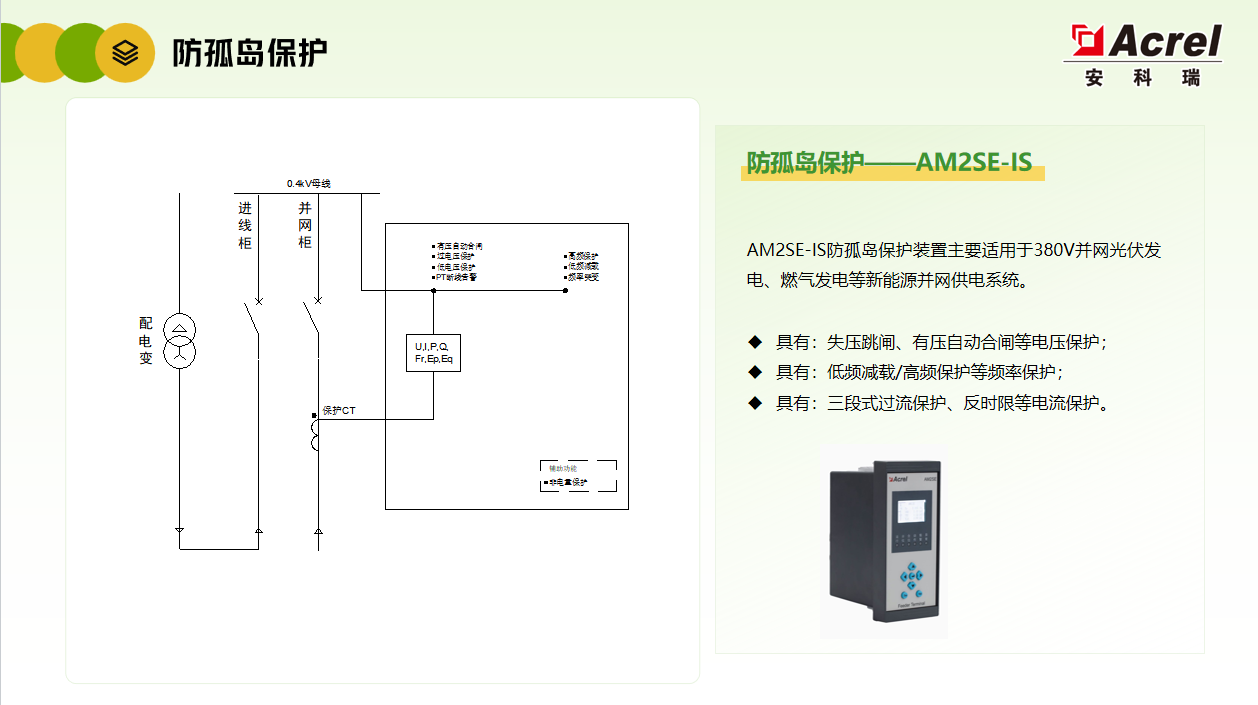

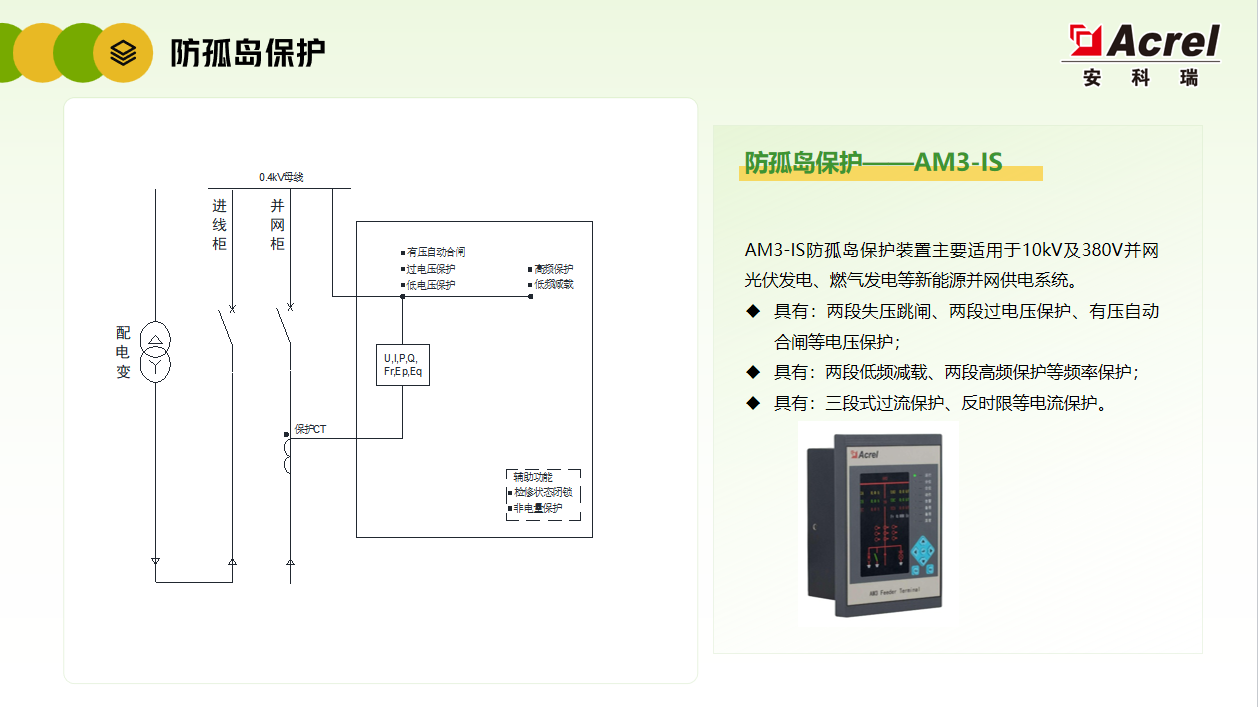

防孤岛保护装置的核心作用：全天候实时监测电网电压、频率、相位变化，精准识别孤岛状态。一旦检测到电网失电、参数异常，严格遵循国标要求，2秒内快速跳闸脱网，切断光伏电站与公共电网的连接，杜绝孤岛风险。

作为光伏并网强制验收项，它是电站人身安全、设备安全的第一道核心防线，所有分布式光伏项目并网必*，缺一不可。

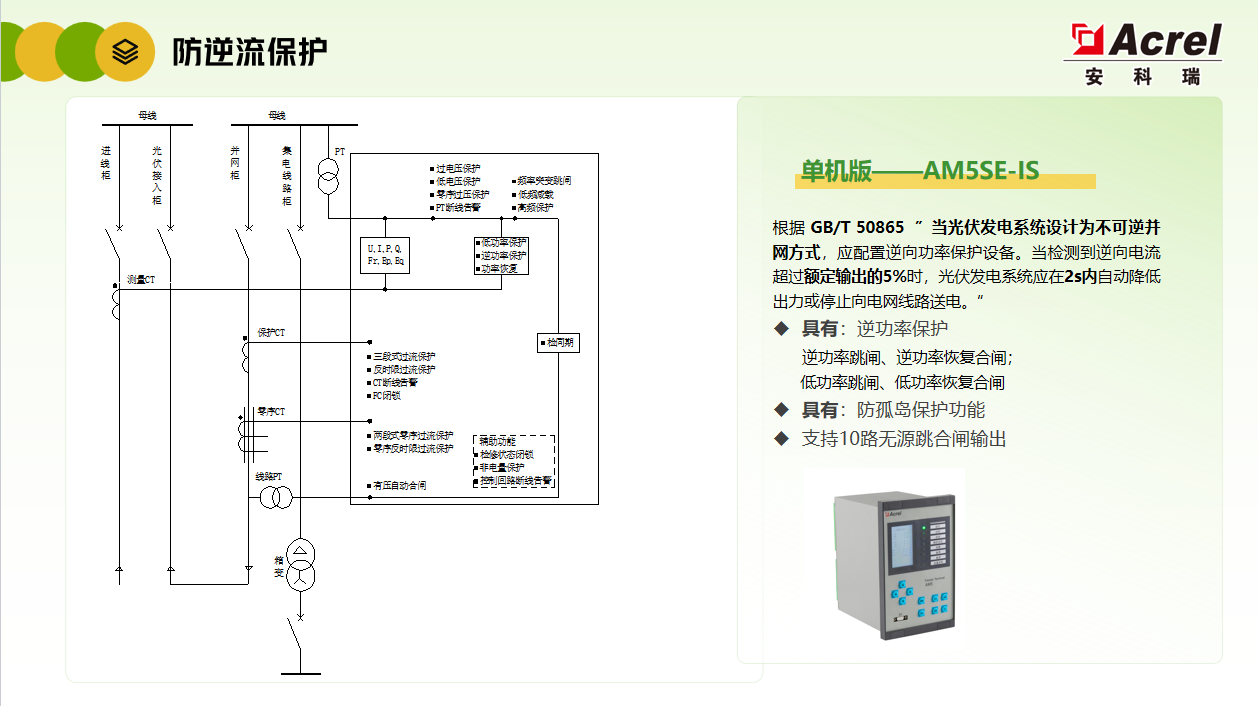

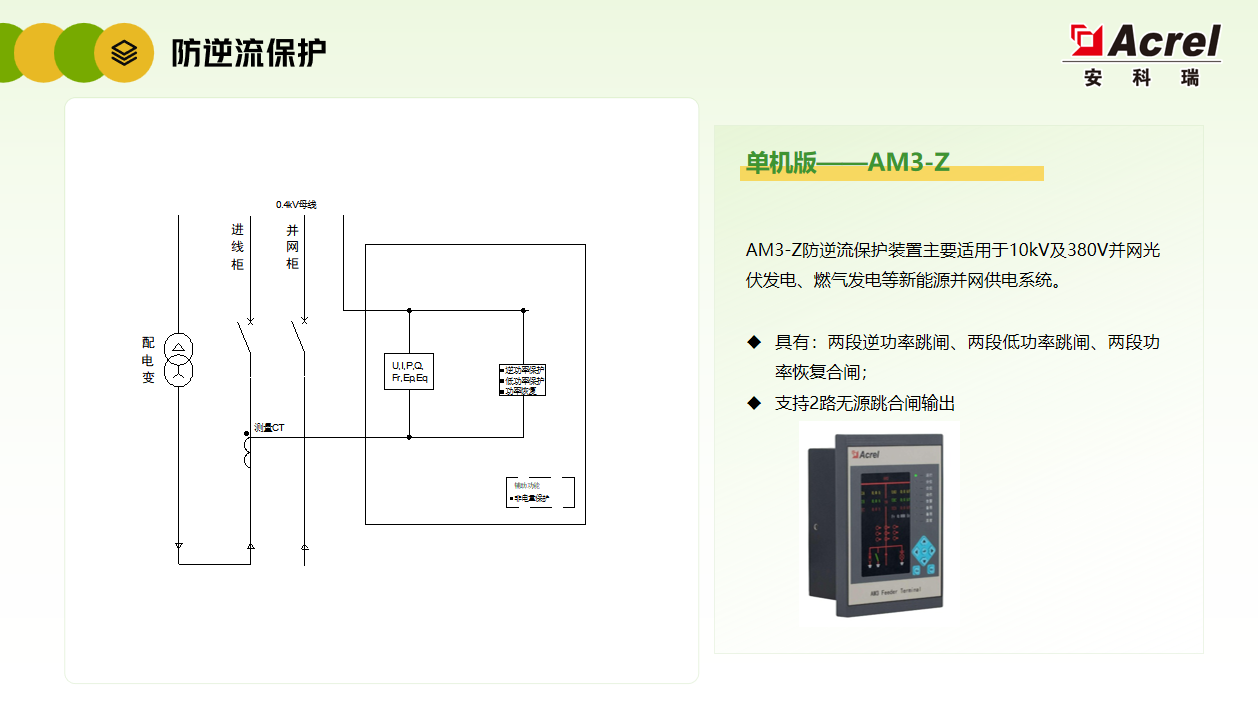

二、防逆流装置：杜绝余电上网的「电网守门员」

在很多工商业分布式光伏项目中，电网有明确要求：严禁光伏余电反向输送至公共电网，也就是禁止“逆流送电”。

企业白天光伏发电量大、厂区用电负荷低时，多余电量若无管控回流电网，不仅违反并网规范，还会造成电网电压波动、台区负荷失衡，面临电网整改、暂停并网的处罚。

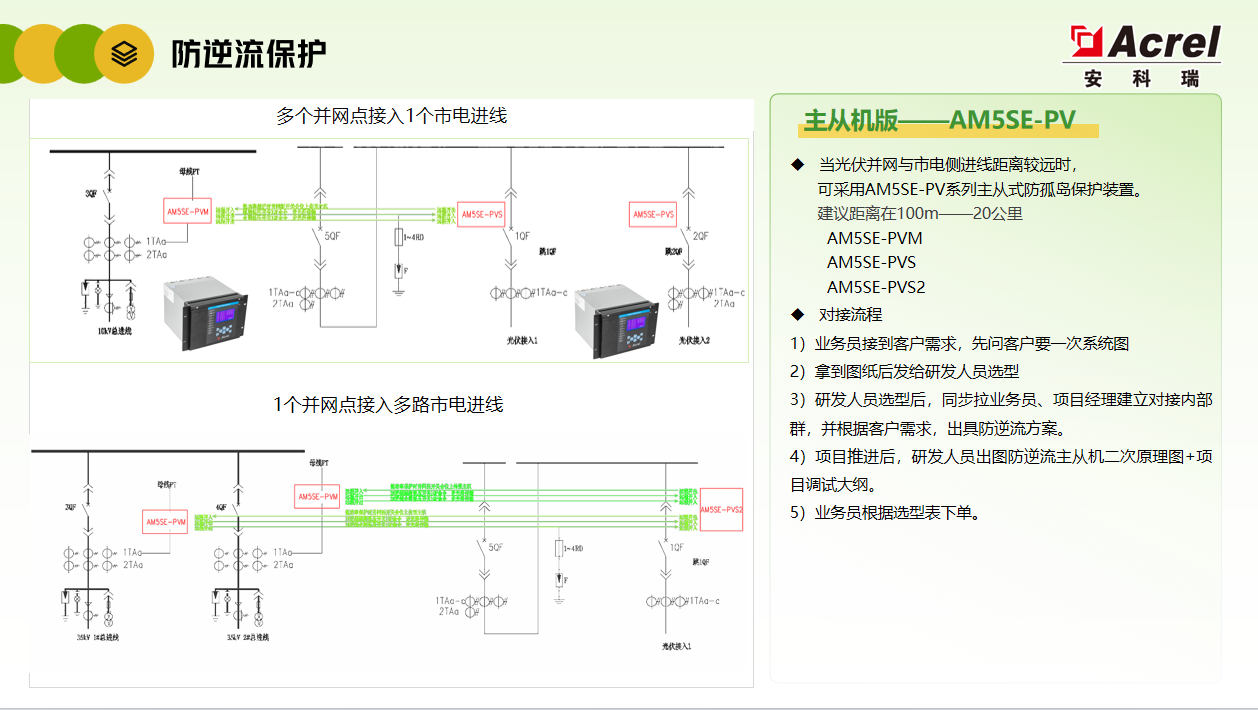

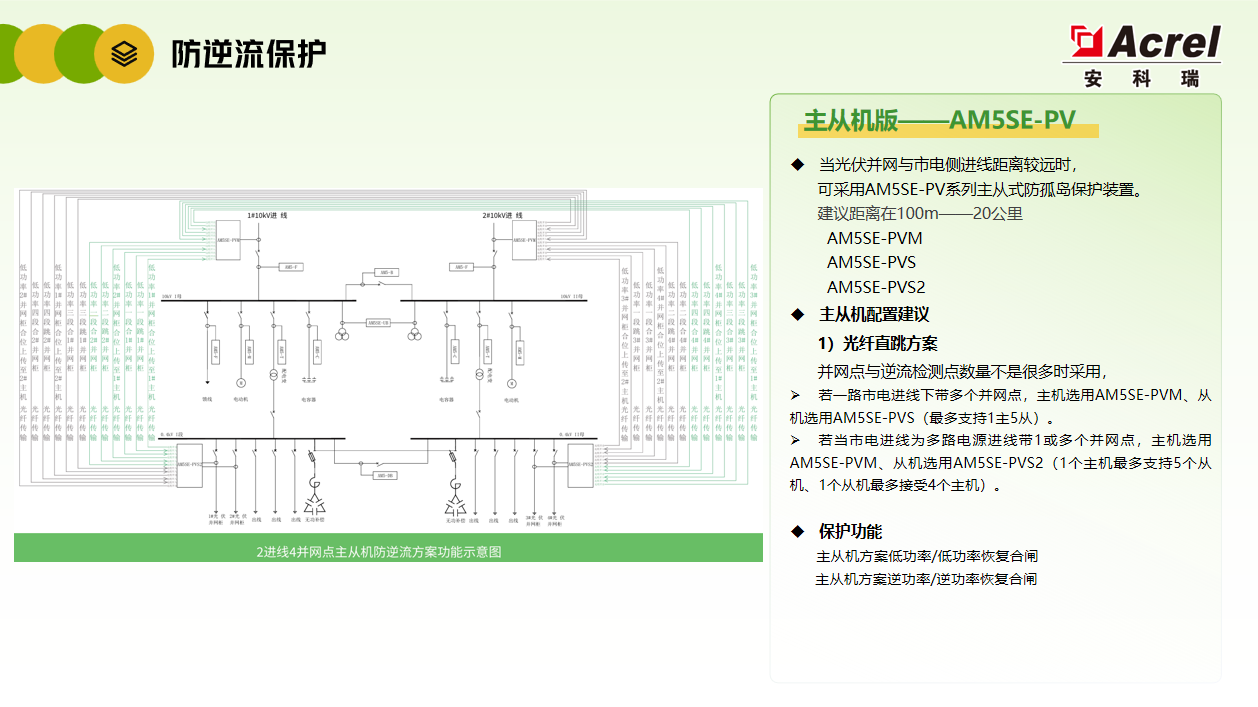

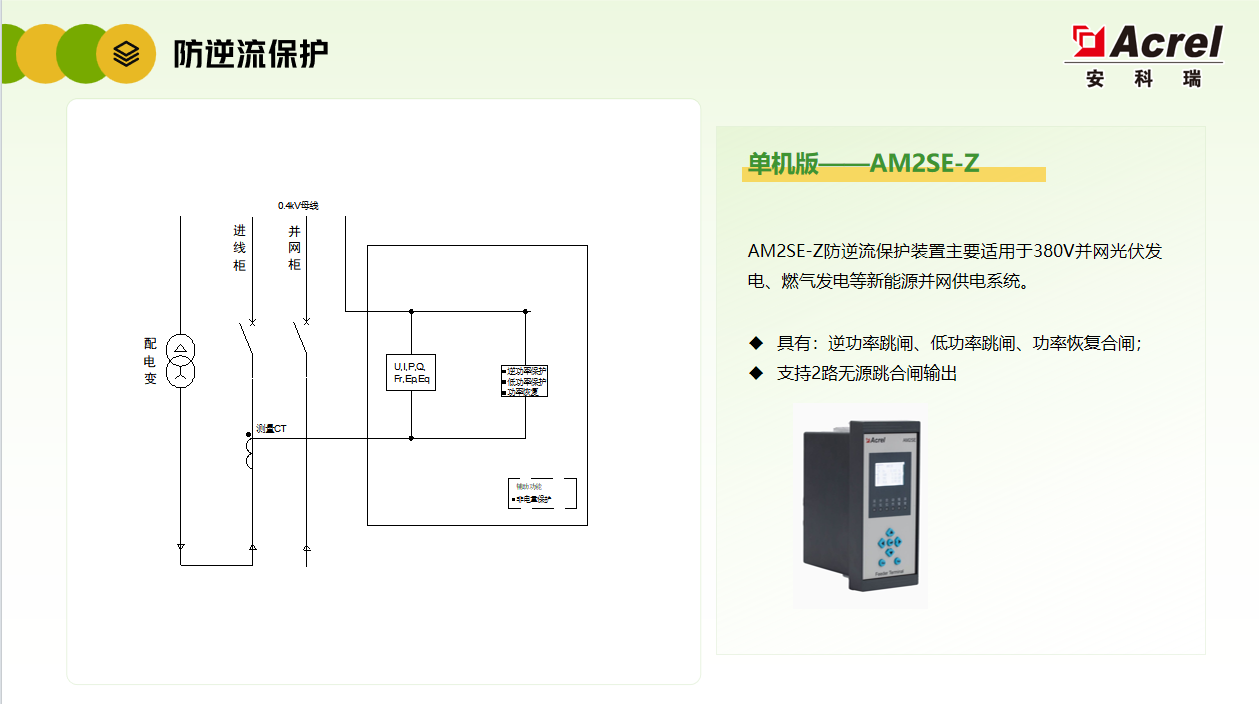

防逆流装置的核心作用：实时精准监测并网点功率流向与数值，智能动态调控光伏出力。当检测到电量即将逆流时，自动匹配负载需求，微调逆变器发电功率，精准实现发多少、用多少、零余电上网。

简单来说：用电负荷大，光伏满发；用电负荷小，智能限发。既满足电网零逆流合规要求，又*大限度保障自发自用、降低电费成本，适配工商业屋顶、厂区、园区分布式光伏项目。

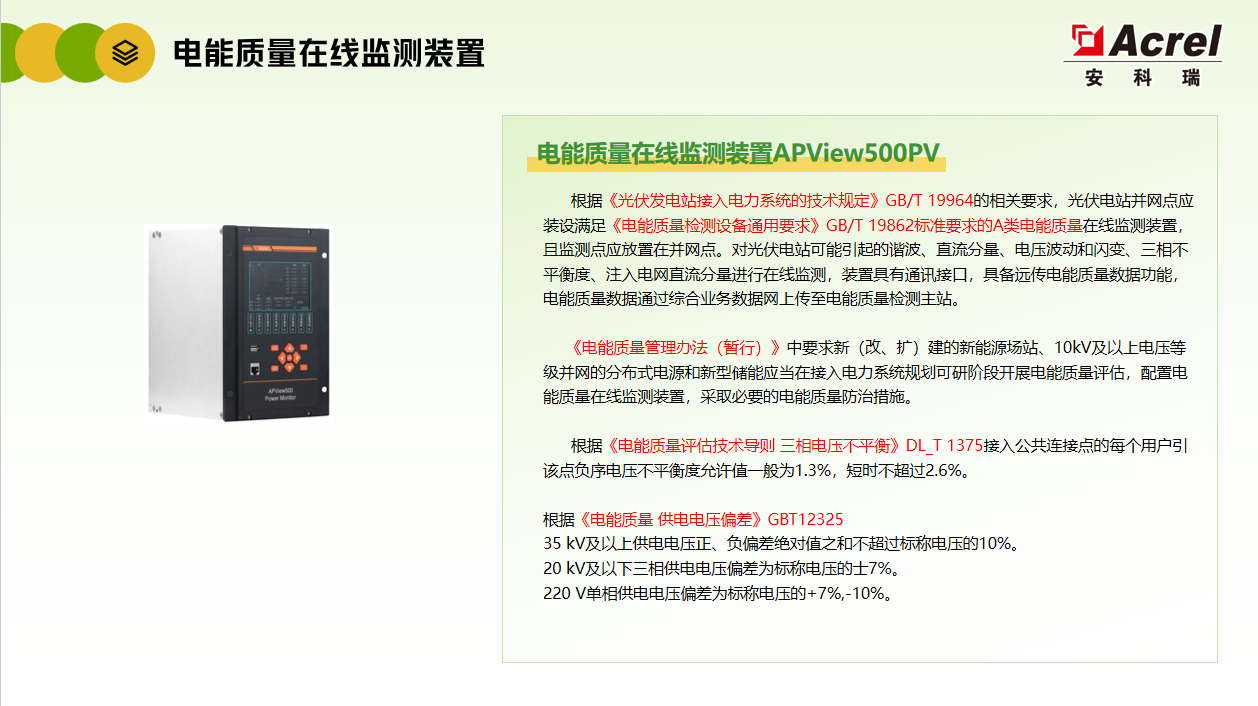

三、电能质量在线监测装置：电站发电品质的「专属质检官」

光伏属于间歇性新能源，光照强弱变化、云层遮挡、设备启停，都会导致发电电压波动、谐波超标、三相不平衡、电压闪变等问题。

劣质电能不仅会导致光伏逆变器频繁告警、降额发电、寿命缩短，还会干扰厂区精密设备运行，甚至影响整个片区电网的供电稳定性，是电站隐形损耗的主要诱因。

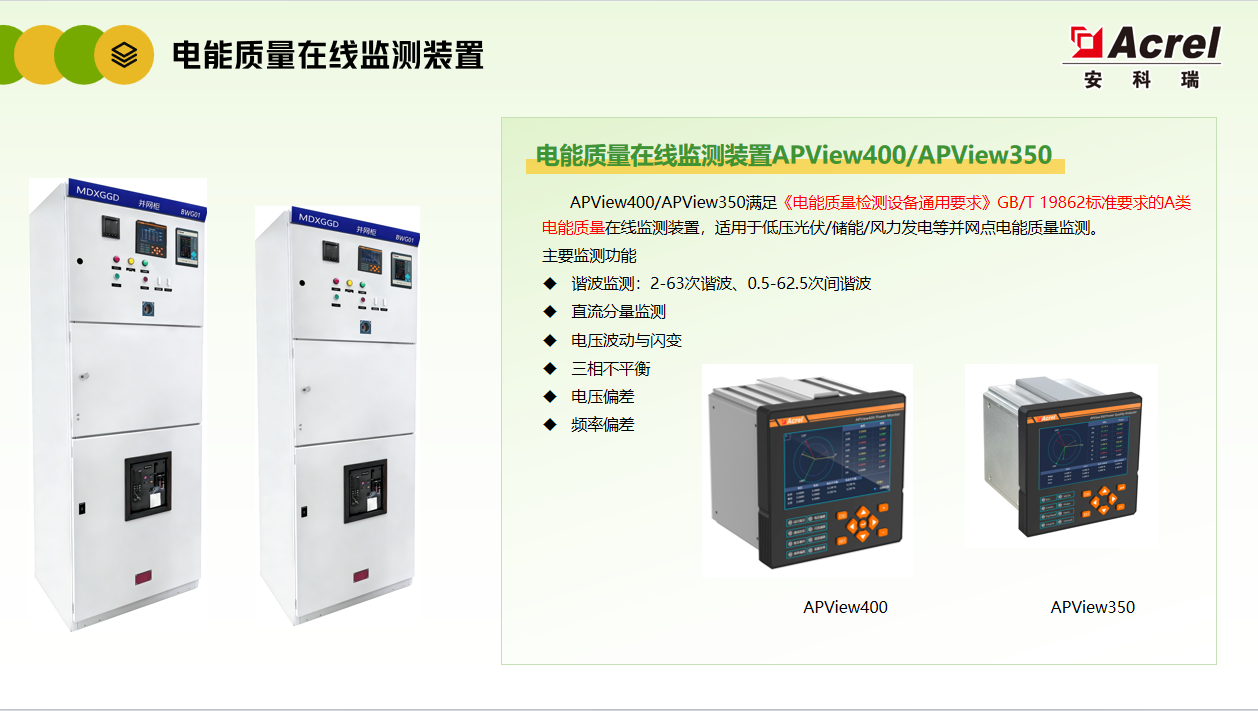

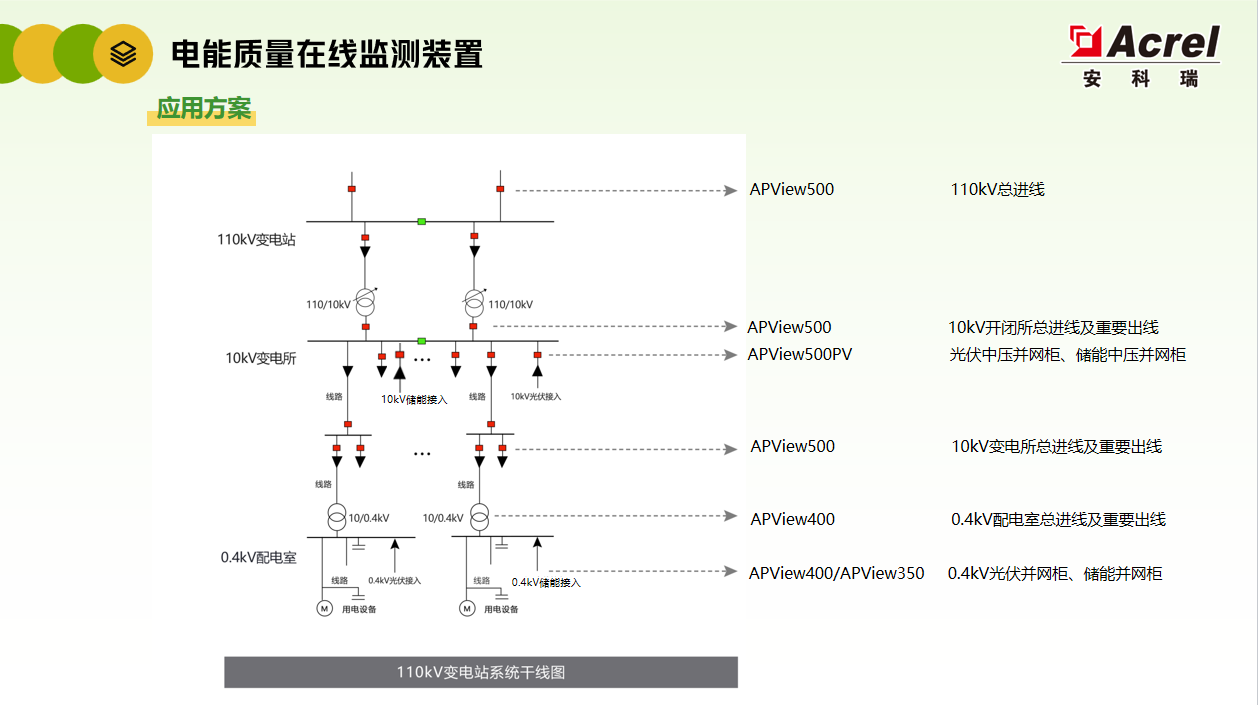

电能质量在线监测装置的核心作用：全天候不间断采集并网侧电能数据，高精度监测电压偏差、频率波动、谐波、三相不平衡、电压暂升暂降、闪变等全部电能质量指标。

装置支持实时数据上传、异常告警、故障录波、数据留存分析，既能满足电网对新能源并网的电能质量监测备案要求，又能帮助运维人员精准定位电能异常问题，及时整改优化，保障电站长期高效、稳定发电。

可以说，它是光伏电站提质增效、合规运维、减少设备故障损耗的核心监测设备。

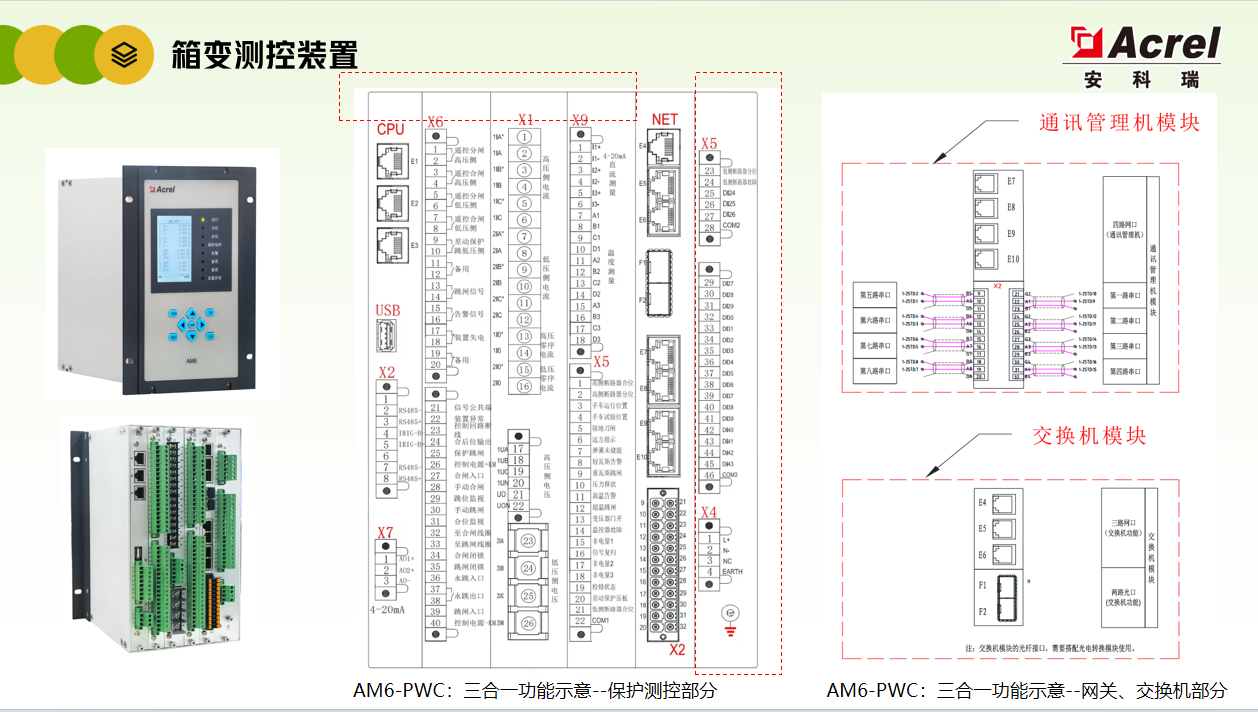

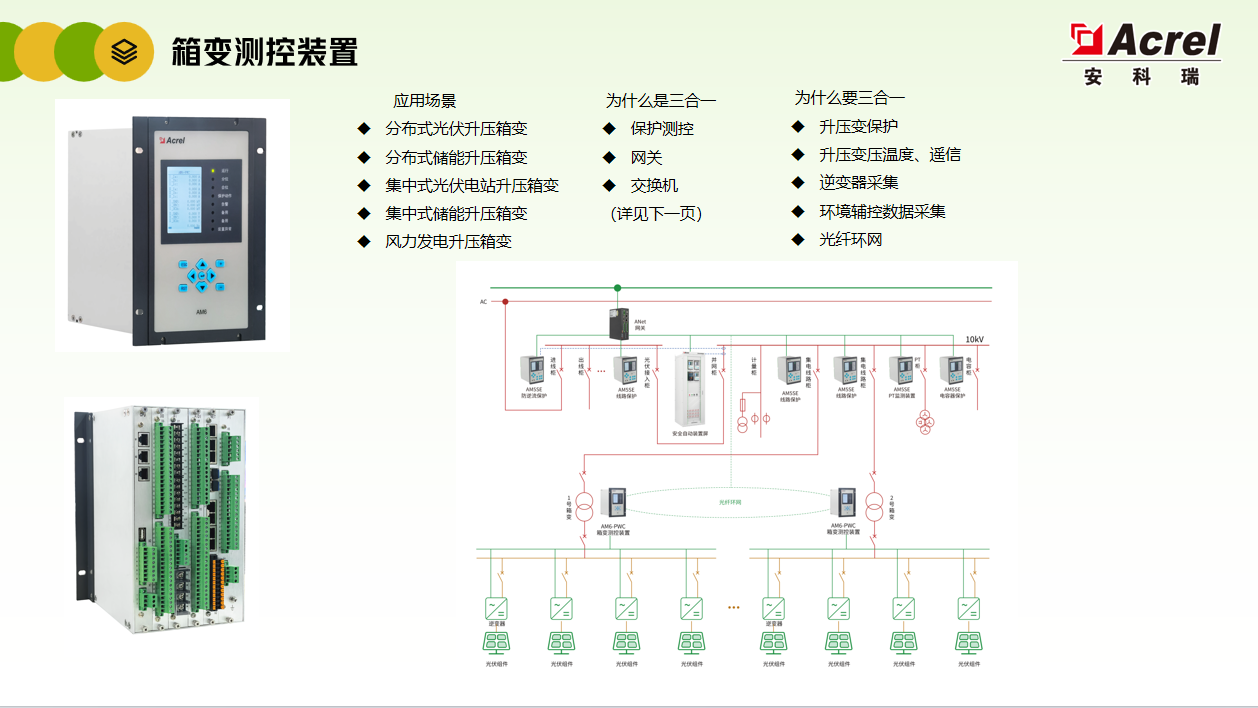

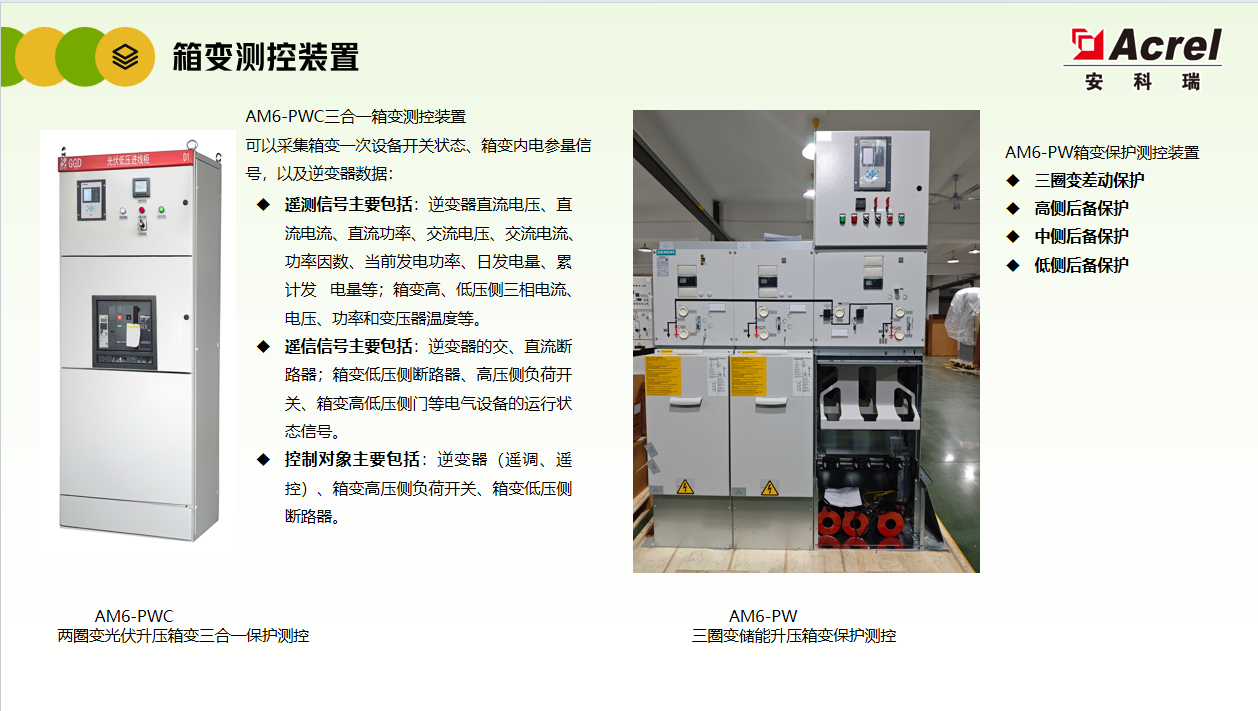

四、箱变测控装置：光伏箱变的「智能运维中枢」

箱式变压器是光伏电站的核心升压设备，承担着光伏低压电升压并网的关键作用，相当于电站的“电力中转站”。传统运维模式依赖人工巡检，故障发现滞后、效率低、成本高。

箱变测控装置的核心作用：作为光伏箱变的专用测控终端，集数据采集、设备监控、故障保护、远程运维、数据上传于一体。

它可实时监测箱变高低压侧电压、电流、功率、温度、负荷状态等核心参数，精准预判过载、短路、超温等故障风险，异常时及时告警、联动保护，避免箱变烧毁、停机事故。

同时，装置可对接电站后台运维系统，实现远程监控、无人值守、数据可视化管理，大幅降低人工运维成本，提升光伏电站整体智能化运维水平，是大中型分布式光伏、工商业光伏电站的标配核心设备。

总结：四大装置，撑起光伏电站安全合规长效运行

很多光伏电站并网失败、频繁故障、运维成本高、发电损耗大，根源往往不是组件和逆变器问题，而是配套测控保护装置缺失或选型不当。

*后快速梳理四大装置的核心定位，方便大家快速记忆：

防孤岛保护装置：守安全，防人身事故、防设备损毁，并网合规防线

防逆流装置：守规范，杜绝余电上网，满足电网零逆流要求

电能质量在线监测装置：守品质，监测电能异常，提质增效、留存运维数据

箱变测控装置：守设备，智能监控箱变运行，实现电站无人值守运维

四套设备各司其职、相辅相成，共同保障分布式光伏电站合规并网、安全运行、高效发电、长效收益
